首页 > 产品展示 > 交流RLC负载箱系列 » AC380V/690V-500KVA-RL三相阻感性负载柜

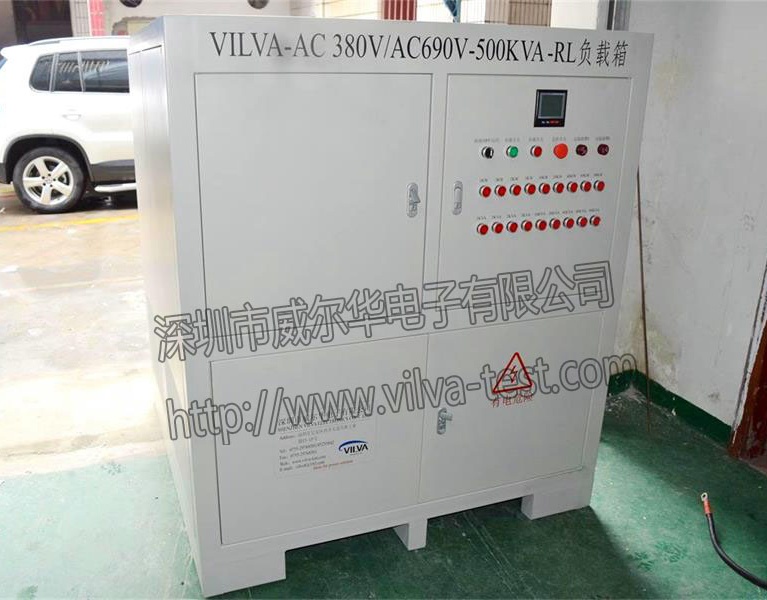

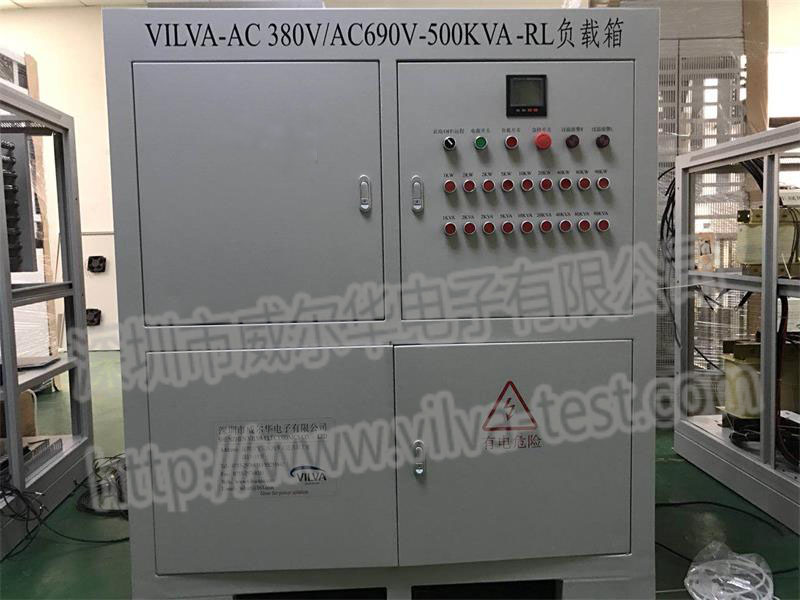

AC380V/690V-500KVA-RL三相阻感性负载柜
产品类别:交流RLC负载箱系列
产品编号:VILVA-AC380V/690V-500KVA-RL
产品简述:威尔华专业为客户非标定制,满足逆变器,变频器,发电机组等交流电源满负载检测需要。
咨询热线:18928489118
产品详细

一、 概述

   VILVA-AC380V/690V-500KVA-RL三相阻感性负载柜内置有纯阻性负载、感性负载;三相负载功率同步控制;功率输入采用分段式组合控制,可以任意组合模拟各种功率负荷,满足逆变器,变频器,发电机组等交流电源满负载检测需要,是生产车间、实验室、安装调试、科研开发必备的检测工具。

    新型功耗组件,功率密度高,无红热现象,整机由阻性负载、感性负载两部分组成。功率输入采用分段式开关控制,负载采用耗能方式工作,散热采用强制风冷方式。

    可根据性能参数检测要求,设置相应的功率,任意组合、设定负荷功率。

    主机采用手动和PC两种控制方式,具有温度过热自动报警保护功能:由于特殊原因出现过热时,可自动切断负载。

    采用LCD液晶面板可实时显示电压、电流值、功率因数、频率、有功功率、无功功率等。

    风机采用小型轴流风机,具有风量大,散热性好,噪音小等特点。

二、 主要技术参数

技术参数

序号

参数

详细参数

1

额定电压

三相AC400V(三角形接法),三相AC690V(星型接法),频率50HZ.

2

额定功率

阻性负载:250KW;感性负载:250KVA;最大功率353KVA(功率因素0.7时)

3

功率因数

PF0.7~1.0

4

负载分档



功率分档

合计

电阻

1KW

2KW

2KW

5KW

10KVA

20KVA

40KVA

80KVA

90KVA

250KW

电感

1KVA

2KVA

2KVA

5KVA

10KVA

20KVA

40KVA

80KVA

90KVA

250KVA

备注:三相同步控制加载



5

加载分辨率

阻性负载1KW,感性负载1KVA

6

负载精度

整机功率(±5%

7

测量精度

显示精度0.5级

8

工作电源

AC220V±5%

9

三相不平衡度

<3%

10

接线方式

三相三线角形接法(AC400V)或三相四线星型接法(AC690V),可手动改变接线方式。

11

工作方式

可连续测试不间断工作

12

冷却方式

强制风冷:水平侧进风,上出风。

13

绝缘等级

H

14

防护等级

IP20

15

控制方式

本地手动控制及远程PC控制(控制距离:10M或按客户要求)

16

外形尺寸

电阻柜:1300mm*宽1300mm*高1700mm

电感柜:1100mm*宽1100mm*高1200mm

17

重量

电阻柜:约700KG

电感柜:约600KG

18

箱体颜色

RAL7035

19

移动方式

底部留有基脚叉车位,可使用叉车移动。

20

环境温度

-10℃~+50℃

21

相对湿度

≤95%

22

海拔高度

≤2500米

23

大气压力

86~106kPa

24

噪音

距离负载箱1M处<85dB。

25

并机功能

负载具有扩展性,可1+N台并机测试

26

保护功能

急停保护   过温保护   过流保护     过温报警

负载配件品牌

1

合金电阻

威尔华自主生产

2

功率电感

威尔华自主生产

3

接触器

天水二一三

4

PLC

日本三菱

三、主要构件

3.1阻性负载

1)阻性负载简介

  阻性负载由多支特制合金电阻并联组合而成。合金电阻外部由304不锈钢片作散热材料,外管由304不锈钢管为防锈、防腐蚀组件,内部由导热绝缘介质氧化镁粉填充,将功耗组件镍铬合金电阻封装在其中。

  合金电阻绝缘性能好、散热性能高,热传导均匀,运行温度仅为设计温度的1/3,温漂小,阻值稳定,长时间工作无红热。并具有耐酸碱、耐盐雾、防雨、防潮、防腐蚀的效果,可全天候使用。


  阻性负载由合金电阻固定在绝缘板上,整个阻性负载密闭处理,经过内绝缘和绝缘板两道隔离,即使在低温、潮湿天气也能保证绝缘性和安全性,并可预防相邻电阻因内阻下降造成的短路事故。

2)合金电阻构造

2.1合金电阻材料选用耐高温(最高可工作在1100℃)、电气性能稳定、温漂系数(1*10-6/℃)的铁铬铝合金(0Cr21A16Nb)。

2.2合金电阻外管采用国际和国内市场上较通用,耐腐蚀性、耐热性、低温强度、机械性能良好的304不锈钢管(GB/T 20878-2007 06Cr19Ni10),内部填充材料为电工级氧化镁粉(Sg-9),压线螺母及接线螺柱采用304不锈钢材料制成(GB/T 20878-2007 06Cr19Ni10)。

2.3)散热片采用高度为6±(0.1)mm,厚度为0.4(±0.1)mm 的不锈钢304材质。散热片采用波纹型设计,大大增加了电阻的散热面,使电阻工作时产生的热量能及时通过散热风扇排出。

3.2 感性负载

1)感性负载组成

感性负载由多组固态干式电抗器组成,铁芯采用优质低损耗冷轧硅钢片气隙采用环氧层压玻璃布板作间隔,以保证电抗器气隙在运行过程中不发生变化;电抗器芯柱部分紧固件采用无磁性材料,减少运行时的涡流发热现象


(2)电抗器生产工艺

  电抗器的线圈和铁芯组装成一体后经过预烘真空浸漆→热烘固化这一工艺流程,采用H级浸渍漆,使电抗器的线圈和铁芯牢固地结合在一起,不但大大减小了运行时的噪音,而且具有极高的耐热等级,可确保电抗器在高温下亦能安全地无噪音地运行;外露部件均采取了防水,防盐雾,防霉菌处理引出端子采用镀锡铜管端子

3电抗器优点

  此电抗器损耗小,效率高,温升低,在额定负载下能长期稳定运行。无噪音、无污染、无需日常维护、使用寿命长。

、软件功能

软件功能

序号

功能介绍

详细功能

1

通讯方式

智能控制使用光电隔离的RS485通讯串口连接PC,抗干扰能力强,保证系统控制的稳定性。也可通过转换器实现各种通信协议的转换,使用USB或RS232端口通讯。

2

加载方式

手动加载或PC加载。

3

手动加载

输入功率,即按指定数值加载。

4

自动加载

测试时可设定功率及功率因数,即可自动加载至所需功率。

5

实时参数

测试过程中,可通过软件实时显示电压、电流、功率、功率因数、频率、时间等主要参数。

6

安全监控

可通过软件指示灯,直观监控负载状态,异常停机保护时,提示停机原因。

7

数据保存与查询

测试数据可保存在软件中,并随时查询历史测试数据。

8

数据格式

检测数据可通过Excel表格格式输出,并支持打印。
