1、系统概述

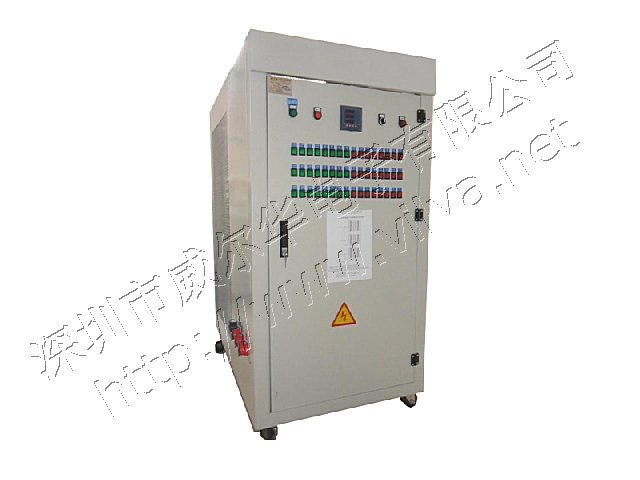

三相AC400V-30KW-RLC防孤岛检测负载箱主要用于逆变器，UPS电源，发电机组等交流电源检测的场合。模拟阻性负载和感性负载，容性负载，可以检测逆变器，UPS电源，发电机组等交流电源在不同负载的性能。功率投入统一采用优化分段式以适应不同负载的需要。

电阻采用新型功耗组件，电阻热缩并密封安装在不锈钢管内，钢管外部带绝缘散热片，防潮防腐蚀性好，散热性好，绝缘性高，安全可靠。电阻元件功率密度高，三相电流平衡，无红热现象，有独立的冷却风机，保证了整个系统的散热性和使用寿命。

电感所用线材采用进口高温材质，在特殊工作环境中使用本公司产品时，确保电气参数及性能不受环境因素而改变。端面全部经过特殊清洁、抗氧化处理，抗爆裂、耐破碎，使用寿命长产品耐高温：符合欧盟ROHS标准。

电容采用标准进口电容，其使用寿命长达6000小时以上。

风机采用小型轴流风机，具有风量大，散热性好，噪音小等特点。

以上特点使整机在安全性、可靠性，减少噪音等方面优于进口产品。



2、主要功能

 1）. ABC三相阻性加载功率、感性加载功率、容性加载功率直接分别独立显示。

 2）. 内置的阻性负载、感性负载及容性负载最小标准功率为0.001K，步进幅度0.001K，负荷功率连续可调，可精确模拟交流谐振发生及满足逆变器防孤岛保护功能检测需要。

   3）. 阻性负载采用合金电阻元件，测试过程不会由于阻性负载元件发热而引起阻抗值热漂移变化。

   4）. 内置电感采用磁路式可控式的负载电感负载元件，满足线电压400V/50HZ（相电压230V/50Hz）工况下0.001KVA功率调节要求，满足长时间加载测试过程电感阻抗功率不会发生变化。

   5）. 内置标准电容元件，满足线电压400V/50HZ工况下0.001KVAR功率调节要求，满足长时间加载测试过程电容阻抗功率不会发生变化。

   6）. 内置电容负载每一支路增加有防短路专用保护电路模块，避免电容器元件在测试过程及加载开关闭合瞬间发生短路烧毁主机。

7）. ABC三相阻性负载、感性负载、容性负载的功率，可以分相独立控制及调节，满足三相电压不平衡条件下精确调节交流谐振点。

8）. 具有温度过热自动报警保护功能：由于特殊原因出现过热、过流时，可自动切断负载。

9）.新型功耗组件，功率密度高，无红热现象，整机由阻性负载、感性负载和容性负载三部分组 成。

10）.功率输入连续可调。负载采用耗能方式工作，散热采用强制风冷方式。

11）.满足三相400V，50HZ逆变器防孤岛试验检测要求，满足IEC62116-2008及中国金太阳认证标准试验流程检测要求。



3、技术参数：

1）、接入负载电压：三相四线制交流400V（单相两线制交流AC230V）.频率：50HZ。

2）、装机容量：R阻性负载33.333KW，L感性负载33.333KVA，C容性负载33.333KVAR。

3）、工作电源：单相AC220V/50HZ。

4）、冷却方式：强制风冷（水平通风：侧进风，侧出风）

5）、阻性负载R：0-33.333KW连续可调，步进幅度0.001KW；

    感性负载L：0-33.333KVA连续可调，步进幅度0.001KVA；

    容性负载C：0-33.333KVA连续可调，步进幅度0.001KVAR；

   6）、测量精度： 相电压测量范围0-300V，电压测量精度为±0.2%，电压分辨率为0.1V；电流测量范围0-100A，精度为±0.1A；功率测量精度为±0.2%，功率分辨率为0.001K；频率测量范围45HZ-60HZ，频率分辨率为0.1HZ：

7）、负载保护功能：过流保护  过温报警  过温保护 蜂鸣提示。

8）、绝缘强度：F ；（负载柜的绝缘符合相关的规定，电阻耐压：≥1600V/1分钟）。

9）、工作方式：可连续工作

10）、控制方式：手动连续分档可调控制

11）、适用环境温度范围：-10℃～+50℃

12）、外部尺寸（长*宽*高，带脚轮）：1200mm*800mm*1600mm  重量：大约重量450KG
