一、产品概述

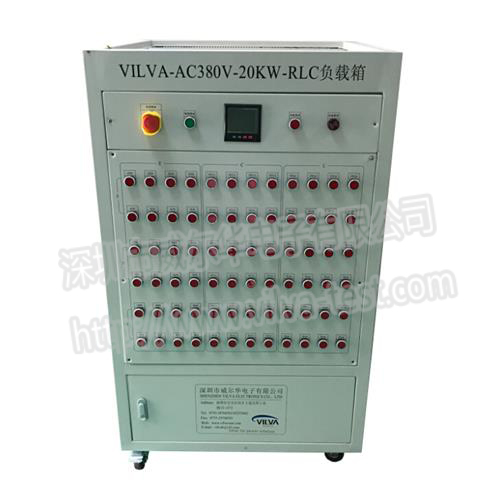

   VILVA-AC380V-20KW-RLC三相交流负载箱内置有纯阻性负载，感性负载，容性负载；可以模拟各种功率负荷，满足发电机组，UPS电源，逆变器等交流电源满负载检测需要，是生产车间、实验室、安装调试、科研开发必备的检测工具。

  主机具有温度过热自动报警保护功能：由于特殊原因出现过热时，可自动切断负载。负载采用耗能方式工作，散热采用强制风冷方式。风机采用小型轴流风机，具有风量大，散热性好，噪音小等特点。

  以上特点使整机在安全性、可靠性，减少噪音等方面优于进口产品。

二、技术参数

设备技术参数
额定输入电压	AC380V
额定输入功率	R=20KW  L=20KVA C=20KVA
功率分档	R:100W,200W,200W,500W,1KW,1KW,2KW,2KW,（单相 6.7KW,三相共 20KW) L:100VA,200VA,200VA,500VA,1KVA,1KVA,2KVA,2KVA(单相 6.7KVA,三相共20KVA) C:100var,200var,200var,500var,1kvar,1kvar,2kvar,2kvar(单相6.7kvar,三相共20kvar)
功率因数	可调节
负载精度	±5%
显式方式	有电压、电流、功率、功率因数等多功能表切换显示
工作电源	单相AC220V/50HZ
控制方式	手动控制  按钮加接触器控制
防护等级	IP20(适合室内使用）
风扇噪音	65分贝
冷却方式	强制风冷：下进风，上出风
工作方式	可连续工作
保护功能	互锁保护    过温报警    过温保护   蜂鸣提示等
外部尺寸	主机：宽600*深750*高1554mm
适用环境温度	-10℃～+50℃
移动方式	采用载重型万向脚轮，前后各2只
适用相对湿度	≤90%
海拔高度	≤2500米

三、主要构件

2.1阻性负载

  阻性负载由多支特制合金电阻并联组合而成。合金电阻外部由304不锈钢片作散热材料，外管由304不锈钢管为防锈、防腐蚀组件，内部由导热绝缘介质氧化镁粉填充，将功耗组件镍铬合金电阻封装在其中。

 合金电阻绝缘性能好、散热性能高，热传导均匀，运行温度仅为设计温度的1/3，温漂小，阻值稳定，长时间工作无红热。并具有耐酸碱、耐盐雾、防雨、防潮、防腐蚀的效果，可全天候使用。

阻性负载由合金电阻固定在绝缘板上，整个阻性负载密闭处理，经过内绝缘和绝缘板两道隔离，即使在低温、潮湿天气也能保证绝缘性和安全性，并可预防相邻电阻因内阻下降造成的短路事故。

2.2 感性负载

  感性负载由多组固态干式电抗器组成，铁芯采用优质低损耗冷轧硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证电抗器气隙在运行过程中不发生变化；电抗器芯柱部分紧固件采用无磁性材料，减少运行时的涡流发热现象。

电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行；外露部件均采取了防水，防盐雾，防霉菌处理；引出端子采用镀锡铜管端子。

  此电抗器损耗小，效率高，温升低，在额定负载下能长期稳定运行。无噪音、无污染、无需日常维护、使用寿命长。

四、控制面板说明

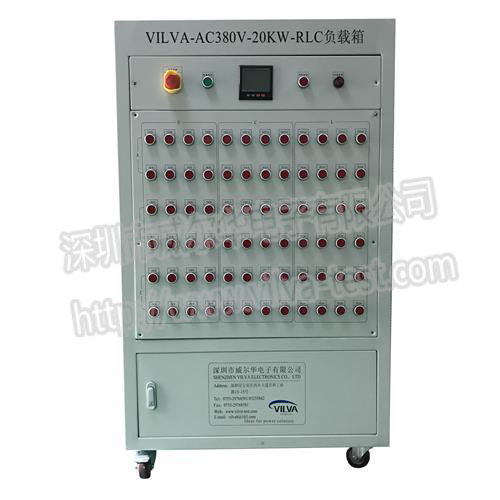

   控制面板由LED显示器、带灯（LED）自锁按钮、微型断路器、急停按钮、及蜂鸣器等组成。
1.LED显示器即时显示当前负载电气参数值，包括：电压、电流、有功功率、无功功率、功率因数、频率电量值等（显示电量客户可选）；

2.带灯（LED）自锁按钮。“电源开关”指示按钮控制总电源（含风机）通断，“负载开关”指示按钮控制负载总电源通断。

3.微型断路器此处称空开。功率电阻“档位开关”（R、L、C）使用微型断路器控制负载通断。在使用负载时，根据所丝印内容按闭合对应空开。卸载时断开对应空开。

4.急停按钮在紧急情况下按下，保证快速、可靠地断开负载电源。

5.面板上带有过温报警。当负载温度过高时，过温报警蜂鸣器蜂鸣器闪亮并作响报警。
