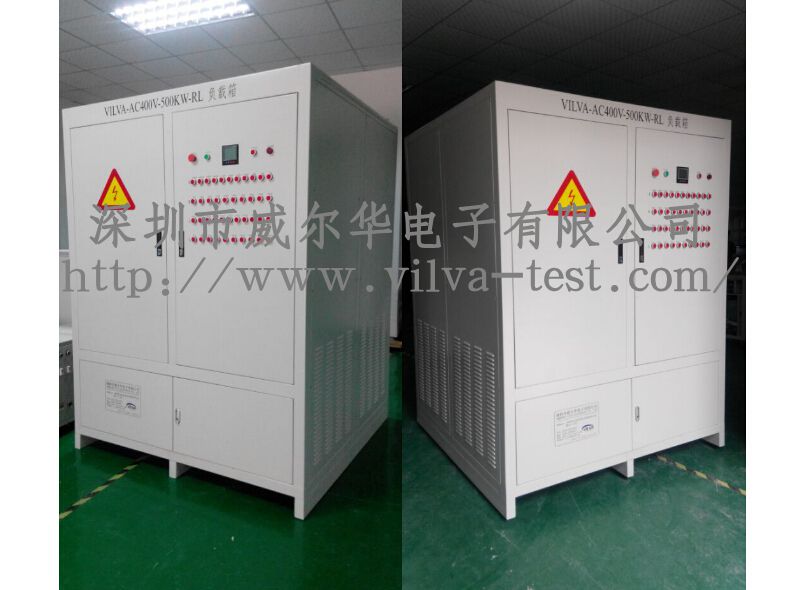

1.VILVA-AC400V-500KW-RL交流负载箱主要用于发电站类、交流电源、数据机房等检测的场合。模拟阻性负载，可以检测发电站类交流电源不同负载的性能。功率投入统一采用优化分段式以适应不同负载的需要。
2.阻性负载采用新型功耗组件，电阻热缩并密封安装在不锈钢管内，钢管外部带绝缘散热片：防潮防腐蚀性好、散热性好、绝缘性高、安全可靠。电阻元件功率密度高、三相电流平衡、无红热现象、有独立的冷却风机，保证了整个系统的散热性和使用寿命。
3.该负载克服了水电阻测试系统不能准确控制其阻值大小，水易沸腾、易结垢，不能进行突加载/突减载试验，不易控制等特点。是水电阻的升级换代产品，本产品安全性高，维护成本低，噪音小，过载能力强。
4.风机采用轴流通风机，具有风量大、转速高、散热性好、噪音小等特点。
5.以上特点使整机在安全性，可靠性，减少噪音等方面优于进口产品。
二、 主要技术参数
|
技术参数 |
||
|
序号 |
参数 |
详细参数 |
|
1 |
额定电压 |
单相AC120V~AC300V,频率50HZ |
|
2 |
电流范围 |
40A:1A~45A;170A:1~170A |
|
3 |
功率因数 |
0.3-1.0 |
|
4 |
负载调节度 |
电抗和电阻调节细度为1% |
|
5 |
电抗器 |
电抗器采用空心电抗器，电抗器加装0.6%分流电阻，以符合试验标准，可手动投入和切除 |
|
6 |
电抗温升 |
在额定工况下，电抗器温升不超过65K |
|
7 |
测量精度 |
显示精度0.5级 |
|
8 |
工作电源 |
AC220V±5% |
|
9 |
接线方式 |
L+N+PE，下进线 |
|
10 |
工作方式 |
可连续不间断测试 |
|
11 |
冷却方式 |
|
|
12 |
防护等级 |
IP20 |
|
13 |
控制方式 |
本地手动闸刀开关控制 |
|
14 |
绝缘耐压 |
负载输入端对机壳耐压AC3000V 1min无击穿及闪络现象 |
|
15 |
绝缘电阻 |
负载输入端对机壳绝缘电阻>50M欧以上（500V档） |
|
16 |
外形尺寸 |
40A:宽1000mm*深1000mm*高1000mm 170A:宽1000mm*深1000mm*高2200mm |
|
17 |
重量 |
40A:约100KG;170A:约250KG |
|
18 |
箱体颜色 |
色标RAL7035 |
|
19 |
移动方式 |
底部装有制动式脚轮，方便移动和制动 |
|
20 |
环境温度 |
-10℃～+50℃ |
|
21 |
相对湿度 |
≤95% |
|
22 |
海拔高度 |
≤2500米 |
|
23 |
大气压力 |
86～106kPa |
|
24 |
噪音 |
距离负载箱1M处<75dB |
三、主要构件
2.1阻性负载
阻性负载由多支特制合金电阻并联组合而成。合金电阻外部由304不锈钢片作散热材料，外管由304不锈钢管为防锈、防腐蚀组件，内部由导热绝缘介质氧化镁粉填充，将功耗组件镍铬合金电阻封装在其中。
合金电阻绝缘性能好、散热性能高，热传导均匀，运行温度仅为设计温度的1/3，温漂小，阻值稳定，长时间工作无红热。并具有耐酸碱、耐盐雾、防雨、防潮、防腐蚀的效果，可全天候使用。
阻性负载由合金电阻固定在绝缘板上，整个阻性负载密闭处理，经过内绝缘和绝缘板两道隔离，即使在低温、潮湿天气也能保证绝缘性和安全性，并可预防相邻电阻因内阻下降造成的短路事故。
2.2 感性负载
感性负载由多组固态干式电抗器组成，铁芯采用优质低损耗冷轧硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证电抗器气隙在运行过程中不发生变化；电抗器芯柱部分紧固件采用无磁性材料，减少运行时的涡流发热现象。
电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行；外露部件均采取了防水，防盐雾，防霉菌处理；引出端子采用镀锡铜管端子。
此电抗器损耗小，效率高，温升低，在额定负载下能长期稳定运行。无噪音、无污染、无需日常维护、使用寿命长。
四、控制面板说明
控制面板由LED显示器、带灯（LED）自锁按钮、微型断路器、急停按钮、及蜂鸣器等组成。
1.LED显示器即时显示当前负载电气参数值，包括：电压、电流、有功功率、无功功率、功率因数、频率电量值等（显示电量客户可选）；
2.带灯（LED）自锁按钮。“电源开关”指示按钮控制总电源（含风机）通断，“负载开关”指示按钮控制负载总电源通断。
3.微型断路器此处称空开。功率电阻“档位开关”（R、L、C）使用微型断路器控制负载通断。在使用负载时，根据所丝印内容按闭合对应空开。卸载时断开对应空开。
4.急停按钮在紧急情况下按下，保证快速、可靠地断开负载电源。
5.面板上带有过温报警。当负载温度过高时，过温报警蜂鸣器蜂鸣器闪亮并作响报警。
