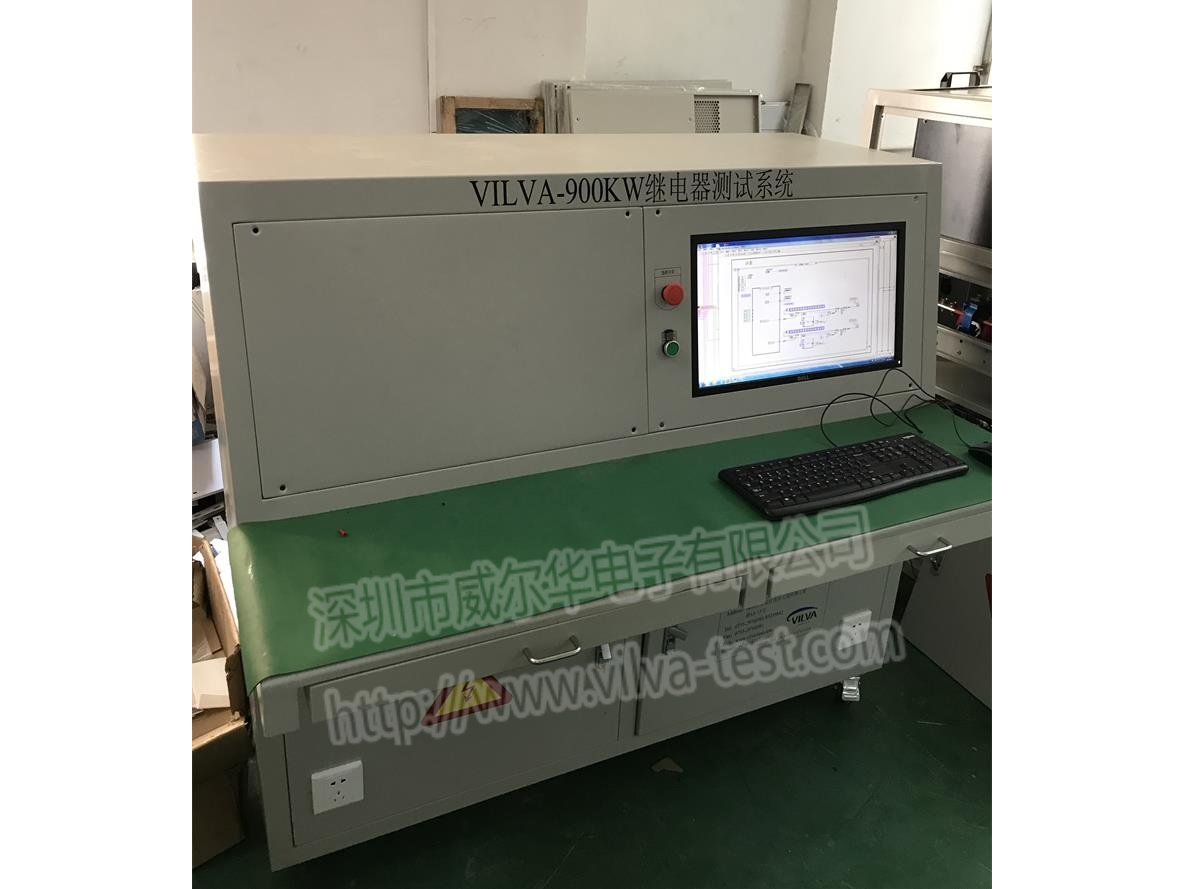

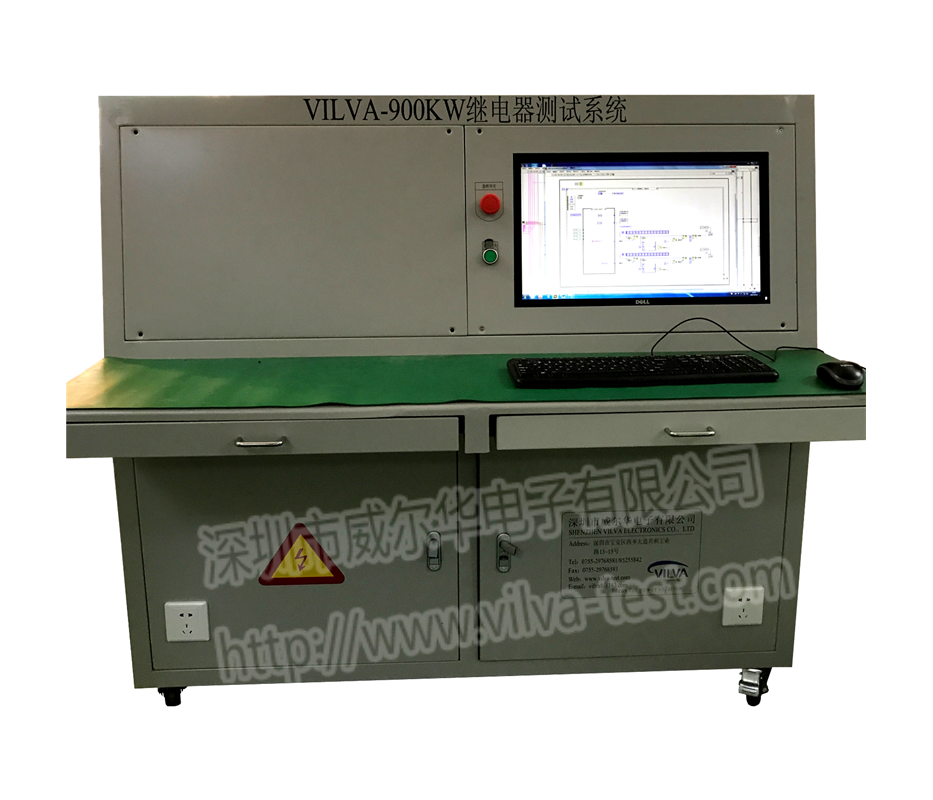

一、测试系统
因待测继电器型号不同，为了使VILVA-继电器测试系统适应各种继电器的检测，被测继电器线圈工作电压设定为预置调压，即利用A/D模块的输出通道进行电压、电流调节，所需电压、电源由给定可调电源模块提供，所需电压量由PLC控制，并可通过上位机组态软件的控制界面进行设定，测试前根据待测继电器型号及类型通过触摸屏设定参数，测试开始通过PLC控制电压源增（减）电压（电流），达到待测继电器吸合电压（电流），释放电压（电流）后，继电器相应触点吸合（衔铁）动作，此时扩展A/D模块对继电器吸合（释放）电压（电流）进行实时采样，将模拟量转化为数字后传回PLC作内部数据处理，此时上位机接受PLC所给信号并进行对应信息显示。PLC能方便地与上位机组态进行通信，用户通过点击上位机组态监控界面即可向PLC发出各种控制信息，PLC接到指令信息后执行运算与控制检测任务。

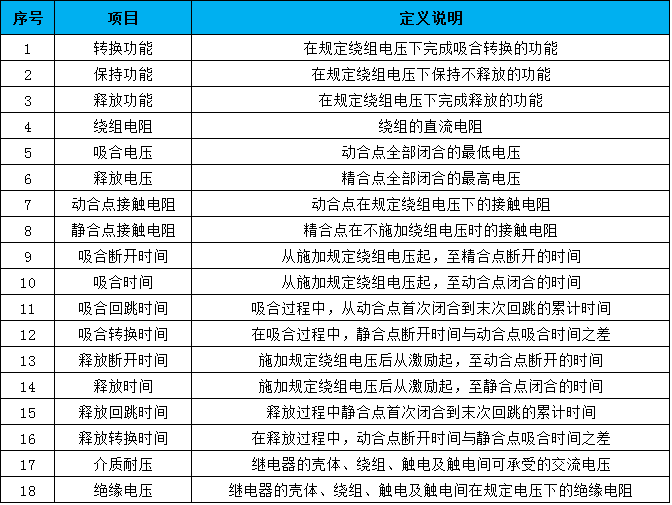

二、系统测试项目与参数定义
