一、概述

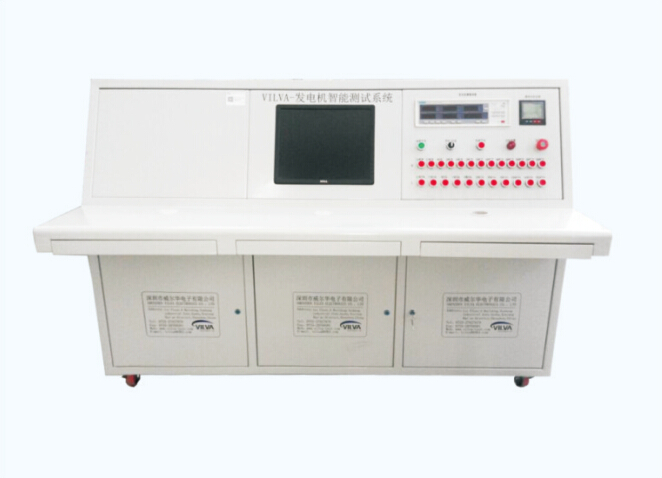

发电机组智能测试系统将干式交流负载模块与自动化测控模块完美结合，可以精确检测各类发电机组的输出功率与带载能力，实现整定、波动、突加、突卸、等测试，对发电机组所有静态参数和动态参数进行测试。系统使用阻性一体式设计，提供充足的有功功率，可实现功率因数在最大阻性负载时自由加载组合，能够真实模拟出发电机组带载时的工作状态。功率输入采用分段式，耗能式负载，强制风冷散热，三相风机分散送风，风量足，噪音低。系统可与电脑配合使用，实现智能化操控，自动完成对发电机组所有电参数的专项测试，生成表格及标准检测报告，并支持打印，全面脱离繁琐的手工操作，为大功率发电机组提供科学、高效的检测手段。
二、控制方式（选择：可以选择本地、远程方式控制负载）
|
本地控制 |
负载配有本地控制面板，并划分出若干功率档位，可通过开关控制加载，通过测量仪表显示测试参数 |
|
远程控制 |
通过远程控制箱的开关，进行远距离加载控制 |
|
控制方式互锁 |
系统配有两种控制选择开关，选择任一种控制方式后，通过其余方式进行的操作无效，避免多重操作造成的冲突 |

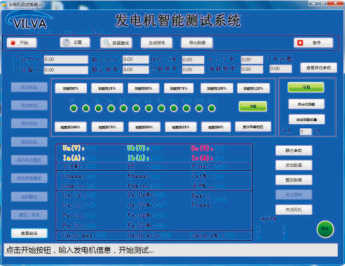

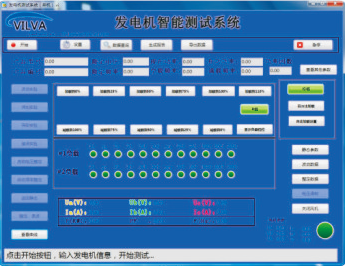

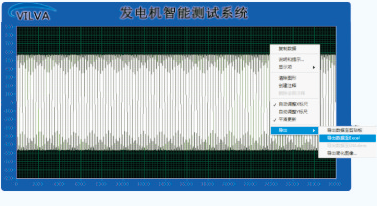

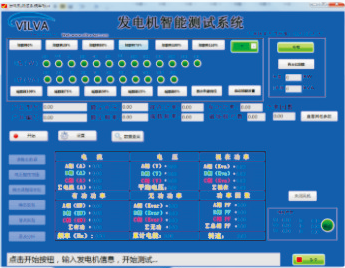

三、控制面板
↓
↓
↓
四、保护功能（以下保护功能均为选择配置，可根据实际工作需要进行定制)
|
过压保护 |
负载输入电压超过安全阀值时，自动卸载并报警 |
|
短路/过电流保护 |
负载电路配有断路器及熔断器，短路或电流过大时自动卸载 |
|
温度保护 |
负载温度超过安全阀值时，自动卸载并报警 |
|
风机风量/过载保护 |
任一台风机的风量不足时，自动卸载并报警 |
|
紧急停止 |
可手动一键强制卸载，急停锁定状态下不能加载 |
|
保护开关 |
部分保护功能配有开关，当误报或有特殊需要时，可临时关闭相应保护功能 |
|
安全监控 |
可通过软件指示灯，直观监控负载状态，异常停机保护时，提示停机原因 |
三、技术参数
|
额定电压/频率 |
交流380V/50HZ |
|
额定功率 |
总功率1MW—20MW负载柜独立组装可并机 |
|
功率因数 |
0.8—1 |
|
步进值 |
10KW-20MW |
|
负载精度 |
0.5% |
|
显示精度 |
0.5级 |
|
工作电源 |
交流三相380V/50HZ |
|
绝缘等级 |
F级 |
|
最大防护等级 |
整体IP55，风口打开时功率部分IP21，其他IP55，风口设保护网 |
|
工作方式 |
连续工作 |
|
冷却方式 |
强制风冷，下进风，上出风 |
|

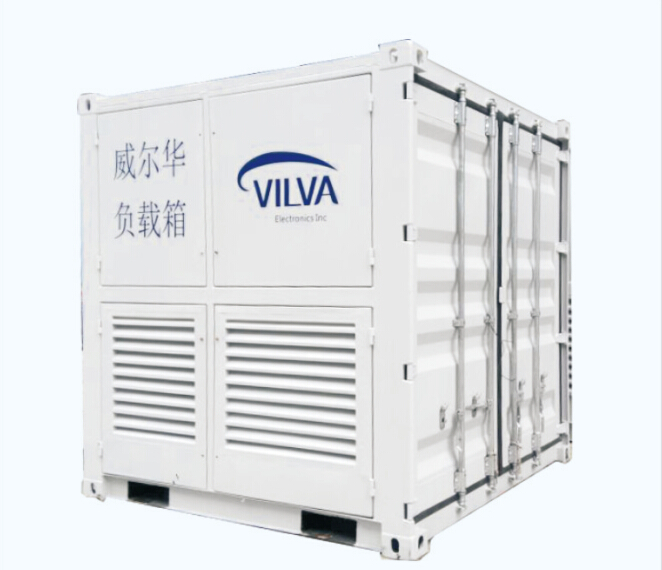

机箱构造 |
标准集装箱，方便运输 |
|
运输 |
机箱顶部有承重吊环 |
|
机箱尺寸 |
20尺或40尺机柜 |
|
工作温度 |
-10℃—+50℃ |
|
相对湿度 |
≤95% |
|
海拔高度 |
≤2500米 |
|
大气压力 |
86—106kpa |
五、产品特点
1、快速连接方式，方便连线
2、支持Bar Code Reader
3、测试项目编辑功能
4、Windows X P软件平台，测试平台更加稳定，测试效率达到最大化。
5、完全符合YDT1095-2008中对通迅电源测试设备需求的规定。
