一、概述

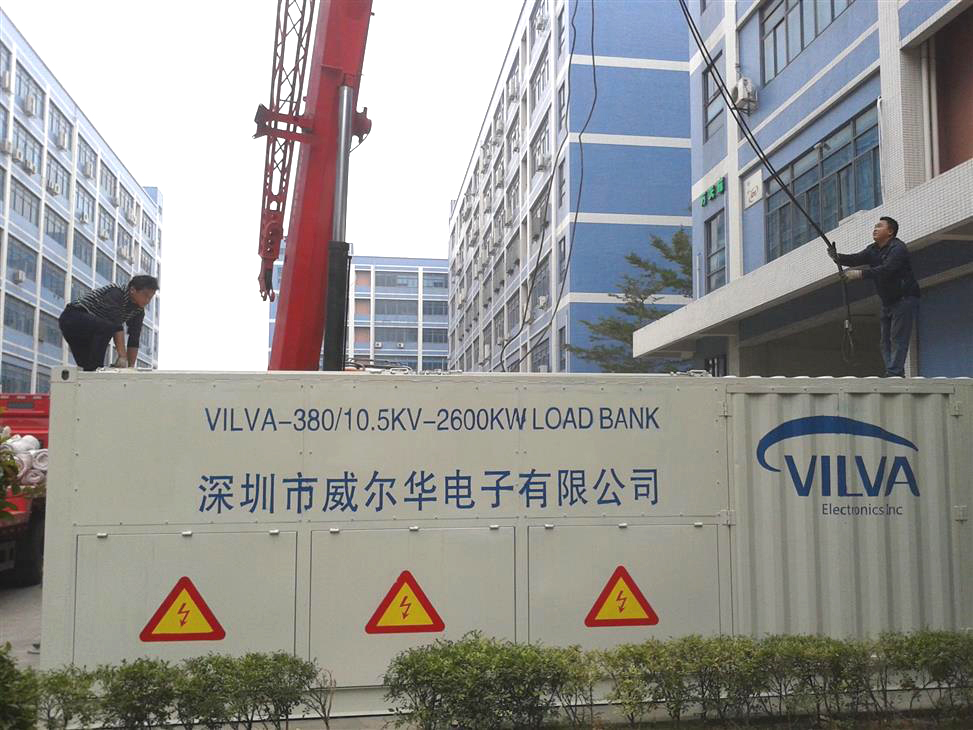

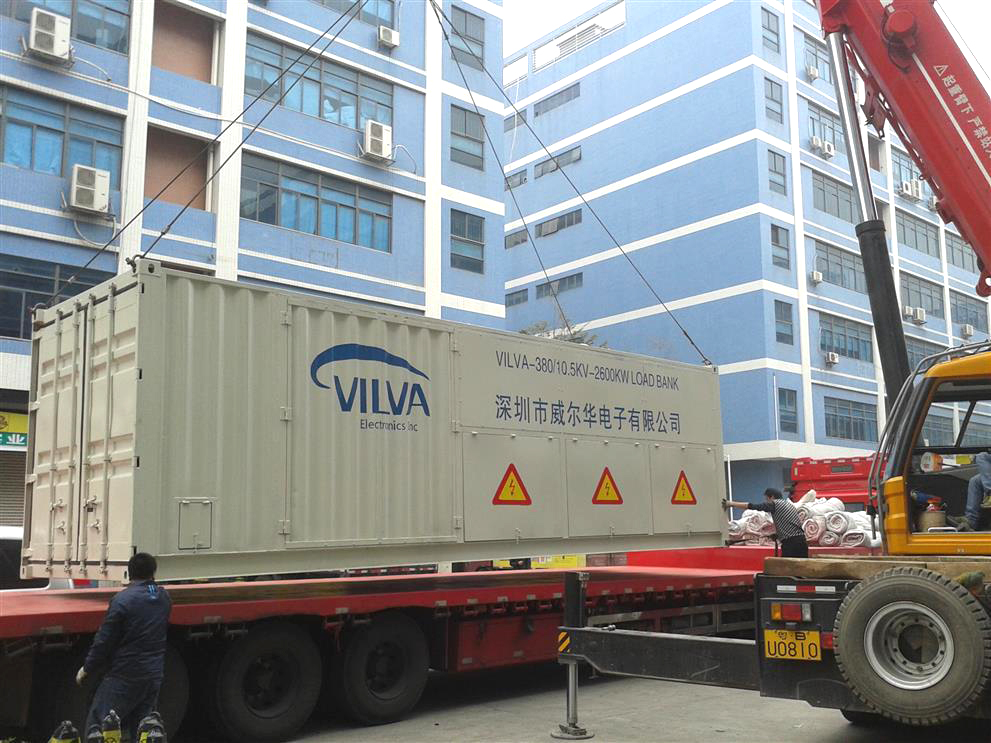

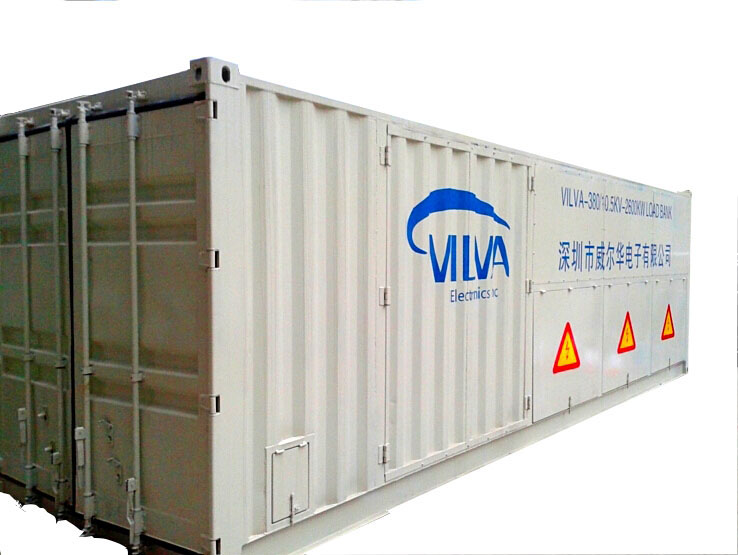

  高压超大功率负载箱电压范围为10-35kV，功率可达1MW-10MW，主要用于发电站类交流电源检测的场合。电压范围为10-35kV，功率可达1MW-10MW，主要用于发电站类交流电源检测的场合。模拟阻性负载可以检测发电站类交流电源在不同负载的性能。功率投入统一采用优化分段式以适应不同负载的需要。采用专用集装箱的安装方式，带有标准吊点运输方便，箱体外部喷涂船舶专用油漆耐盐雾、防酸碱，防海水侵蚀，内部喷涂耐高温油漆，内部支架经过热浸锌处理，防护等级可达IP56，适用于室内、室外、海岛、船舶等各种场合测试。

二、技术参数

■　加载方式：分档设定。本地面板按钮控制接触器及远程上位机控制（两种控制互锁关联），最小负载档位可为1KW，可实现1KW到满负荷之间以1KW为步进值的连续可调（亦可根据客户不同需求量身定做）；
■　显示方式：带有三相综合电量表显示：电压、电流、有功功率、功率因数、电压频率，有相对应的上位机软件，可通过通讯接口进行数据召测，并支持打印；
■　负载保护：具有过压、欠压、过流、过载、过热、风机故障自动卸载等保护功能，并带有8组可掉电保持的故障记录。
■　测量精度：≤5%；
■　出风方式：进出风方向：水平进风，上出风；
■　单次连续运行时间>200h；
■　绝缘强度：F级；
■　地震列度：Ⅷ度；
■　海拔高度：≤2000mm；
■　相对湿度：不大于95%，无凝露；
■　环境温度：-10～+55℃；

三、负载设计采用标准

■　钢质海船入级与建造规范2009第四篇第2章第14节：交流高压电气装置

■　GB/T 13032 船用柴油发电机组通用技术条件
■　GB/T 11022 高压开关设备和控制设备标准的共用技术要求
■　GJB 202A   舰船用配电装置和控制装置通用规范
■　GB/T 3181  漆膜颜色标准样本
■　GB/T 2820.8 往复式内燃机驱动的交流发电机组
■　GB/T 2820.5《往复式内燃机驱动的交流发电机组第5部分：发电机组》；
■　GJB 235A《军用交流移动电站通用规范》；
■　GJB 1488 《军用内燃机电站通用试验方法》
■　JB/T 10303《工频柴油发电机组技术条件》
■　GB 14711《中小型旋转电机安全要求》
■　IEC60298、DL404、GB3906-1991"3-35 kV交流金属封闭开关设备"



  通过软件实现自动阶段加载，输入各阶段加载
值和时长后，系统可全自动完成阶段连续加载，各
阶段之间的切换过程既可以是稳态的，也可以是突
加突卸的，从而满足用户对机组进行多阶段连续测
试的需求。可以自动完成发电机所有电参数的测量。
自动生成各种图表、曲线及检测报告。规范操作，
权威性强。数据内容丰富，报表适用性强，并且可
以根据用户需要署名、变更格式等。

---
