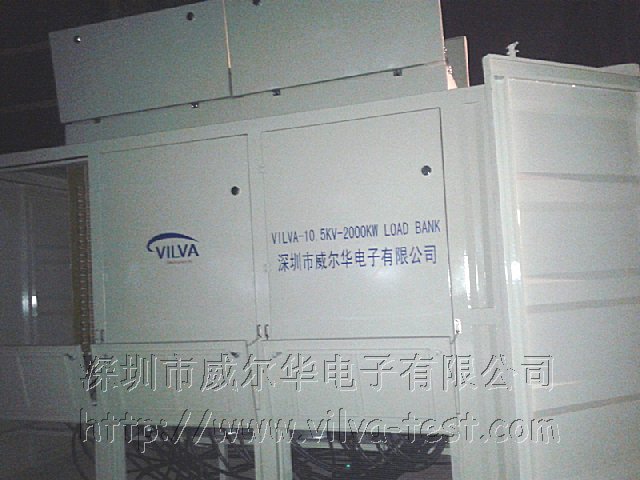

VILVA-10.5KW-2000KW LOAD BANK高压负载箱

一、系统概述

负载的技术参数除应满足国家和行业相关标准外，还应满足以下要求。

接入负载电压：交流三相四线10.5kV（线电压10.5kV，相电压6.06kV），频率：50Hz。

功率因数： 1。

装机容量：2000KW。具有并机操作功能。

工作电源： AC380V，50Hz。

冷却方式：强制风冷

显示方式：三相综合电量表显示：交流电压、交流电流、有功功率、功率因数、电压频率。有相对应的上位机软件，可以通过通讯接口进行数据召测，并支持打印。

加载方式：分档设定（用接触器方式控制，配有控制台或使用电脑软件远程控制）。可调最小负载值不大于100kW，在100kW至2000kW之间调节的步进值不大于150kW。

负载测量精度：不大于±5%

负载保护功能：具有过热自动保护和风机故障自动卸载保护功能。

绝缘强度：F级

单次连续运行时间：大于200小时

全年故障时间：小于800小时

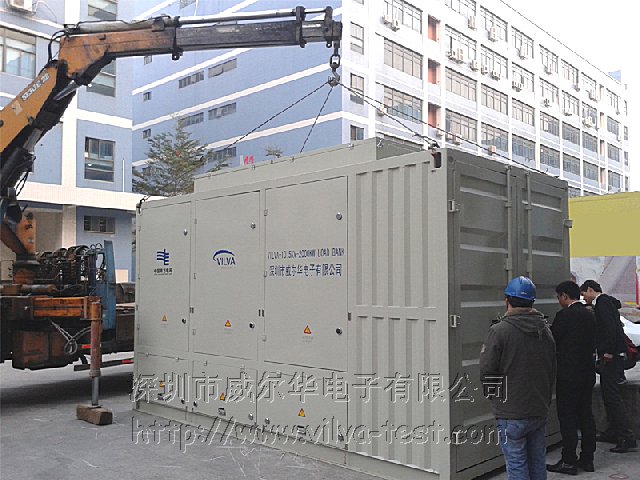

箱体框架：20尺船用集装箱，外部喷涂船舶专用油漆耐盐雾、防酸碱，防海水侵蚀，内部喷涂耐高温油漆，内部支架经过热浸锌处理，带有标准吊点，负载柜构造设计上兼顾散热通风、吊装运输、内部元器件布局等因素。

防护等级：整机IP2X,控制室IP5X。

进出风方向：水平进风，上出风

负载模块：使用优质合金电阻连接制作，外部带散热片，中间填充绝缘介质，具有防相邻电阻因内阻下降造成的短路事故

负载散热模块：由多个大型轴流式风机和自动保护装置组成。风机采用防水电机，航空铝制扇叶，必须具有强度高，耐腐蚀，经久耐用的要求。分散式供风设计，风量足，噪声得到控制。配有风量检测传感器和电机过载保护器，异常状态下能自动切断负载并报警。负载模块与出风口位置还装有多个温度传感器，当温度达到警戒值时也能自动切断负载，保证负载不会因温度过高而损坏。

负载控制模块：采用高速通讯总线（确认询价厂家是否都采用此模式、或者删除此要求），具有防潮、防震、防电磁干扰性能。

管理软件应至少具备以下功能：控制加载、测量、显示、事故记录、数据记录和打印实时数据和统计数据的功能。数据精度应达到99%以上。



二、控制设计

负载箱分为手动控制及电脑远程操控。负载箱前门打开后就是手动操作面板，手动操作和电脑操作是互锁的，操作人员可在手动操作面板上进行功率投载并读取测试所得的实时数据（电压、电流、有功功率、无功功率、视在功率、功率因数及电源频率）。电脑远程控制可设定为人为投载和自动投载两种。电脑操作界面将提供功率按钮（带有指示灯）及显示测试所得数据并生成记录。电脑操作时所加载的档位在手动操作面板上也会有对应指示灯亮。



三、干烧合金电阻简介

阻性负载模块由若干特制合金电阻连接而成。合金电阻作为功耗元件，由特种合金加工制造，外部为散热片，中间由绝缘介质填充，将电阻封装在其中，可满足负荷测试的需要。

合金电阻绝缘性能好、散热性能高，热传导均匀，运行温度仅为设计温度的1/3，温漂小，阻值稳定，长时间工作无红热。并具有耐酸碱、耐盐雾、防雨、防潮、防腐蚀的效果，可全天候使用。

阻性负载模块采用独家技术，将合金电阻固定在绝缘材质板上，整个模块密闭处理，经过内绝缘和绝缘板两道隔离，即使在潮湿天气也能保证绝缘性和安全性，并可预防相邻电阻因内阻下降造成的短路事故。

四、干烧合金电阻构造

（1）干烧合金电阻丝材料选用耐高温（最高可工作在1260℃）、电气性能稳定、温漂系数（1*10^-6/℃）的镍铬合金（NiCr6023）。

（2）干烧合金电阻外管采用伸展性及抗氧化性高的304（1Cr18Ni9Ti），填充材料为电工级氧化镁粉(Sg-9)，接线螺丝及固定螺丝柱采用耐腐蚀及耐高温的不锈钢304（0Cr18Ni9）。

（3）散热片采用高度为7±(0.1)mm，厚度为0.4(±0.1)mm 的不锈钢304材质。
