一、 概述

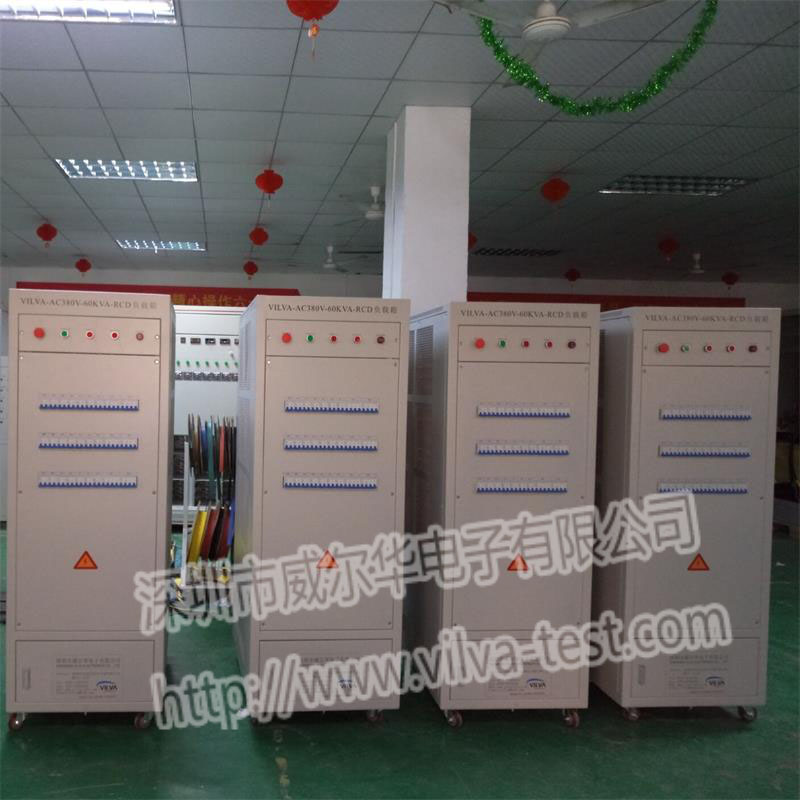

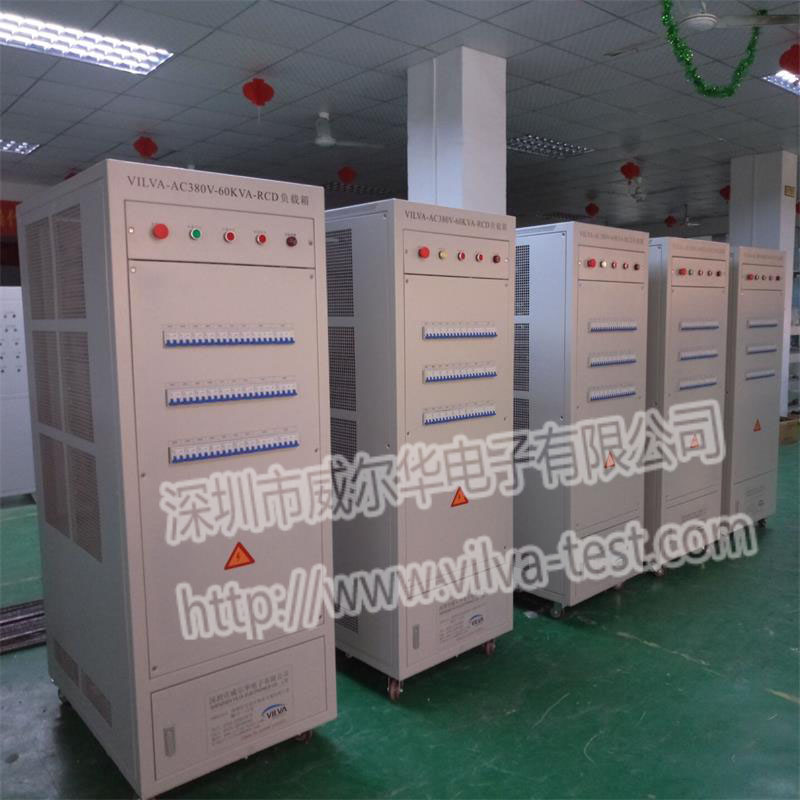

VILVA-AC380V-60KVA-RCD交流负载箱内置有阻性负载、感性负载、容性负载;三相负载功率可不同步控制;功率输入采用分段式组合控制,可以任意组合模拟各种功率负荷,满足UPS,逆变器,发电机组等交流电源满负载检测需要,是生产车间、实验室、安装调试、科研开发必备的检测工具。
可根据性能参数检测要求,设置相应的功率,任意组合、设定负荷功率。
主机采用手动控制,具有温度过热自动报警保护功能:由于特殊原因出现过热时,可自动切断负载。
采用LCD液晶面板可实时显示电压、电流值、功率因数、频率、有功功率、无功功率等。
新型功耗组件,功率密度高,无红热现象,整机由阻性负载、感性负载、容性负载三部分组成。
功率输入采用分段式开关控制,负载采用耗能方式工作,散热采用强制风冷方式。
风机采用小型轴流风机,具有风量大,散热性好,噪音小等特点。
二、技术方案
设备技术参数 |
|
额定电压 |
380V |
额定功率 |
60KVA |
频率 |
50HZ/60HZ |
功率因数 |
R负载:PF=1.0; RCD负载:PF=0.7 |
负载精度 |
±5% |
负载控制 |
本地手动空开控制 |
控制开关 |
急停开关 风扇开关 负载总开关 RCD负载开关 档位开关 |
并机功能 |
负载具有并机功能,两台60KW负载可并机为120KW的大功率负载使用 |
工作电源 |
单相AC220V/50HZ |
防护等级 |
IP20(适合室内使用) |
风扇噪音 |
65分贝 |
冷却方式 |
强制风冷:侧进风上出风 |
工作方式 |
可连续工作 |
保护功能 |
强制卸载 过温保护 过温报警 蜂鸣提示 |
移动方式 |
安装有移动脚轮,方便移动 |
重量 |
约800KG |
环境温度 |
-10℃~+50℃ |
相对湿度 |
≤95% |
海拔高度 |
≤2500米 |
三、控制面板说明
控制面板由LCD显示器、微型断路器、带灯(LED)自锁档位按钮及蜂鸣器等组成。
1.LCD显示器即时显示当前负载电气参数值,包括:电压、电流、有功功率、无功功率、功率因数、频率、电量值等。
2.带灯自锁档位按钮。“电源开关”指示按钮控制总电源(含风机)通断,“负载开关”指示按钮控制负载总电源通断,“RCD开关”指示按钮控制RCD负载的通断,功率电阻“档位开关”、调功因电阻“档位开关”微型断路器控制负载通断。在使用负载时,根据所丝印内容按闭合对应断路器。卸载时断开对应断路器。
3.面板上带有过温报警。当负载温度过高时,过温报警蜂鸣器蜂鸣器闪亮并作响报警。
|
