一、产品概述

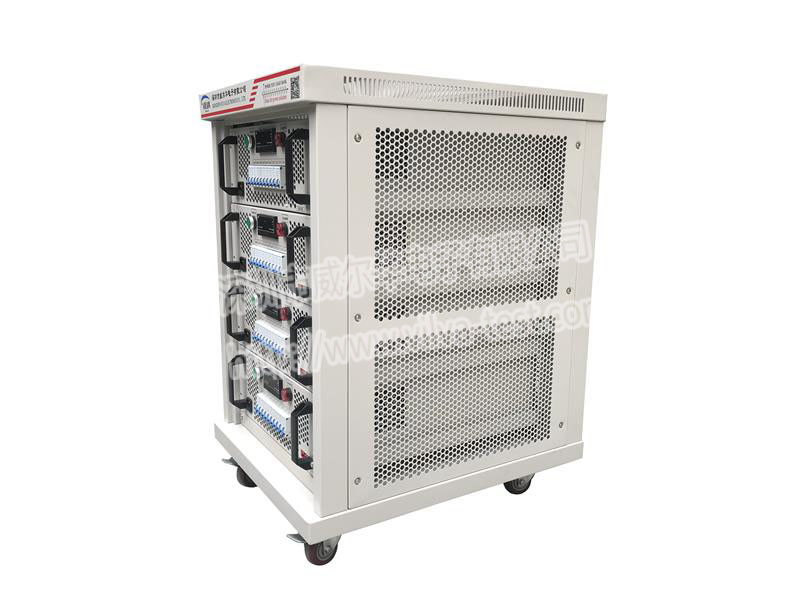

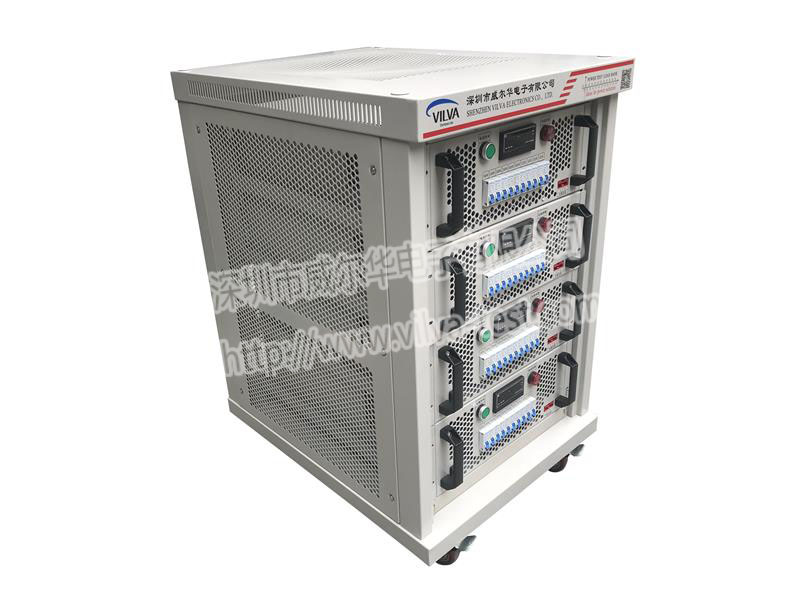

VILVA-AC22V-5.8KW*4组-R交流负载箱内置有纯阻性负载;可以模拟各种功率负荷,满足发电机组,UPS电源,逆变器等交流电源满负载检测需要,是生产车间、实验室、安装调试、科研开发必备的检测工具。
主机具有温度过热自动报警保护功能:由于特殊原因出现过热时,可自动切断负载。
整机由阻性负载组成。负载采用耗能方式工作,散热采用强制风冷方式。
风机采用小型轴流风机,具有风量大,散热性好,噪音小等特点。
以上特点使整机在安全性、可靠性,减少噪音等方面优于进口产品。
二、技术参数
设备技术参数
额定电压
220V
额定功率
5.8KW*4
频率
50HZ/60HZ
功率因数
R负载:PF=1.0
负载精度
±5%
负载控制
本地手动空开控制
控制开关
急停开关 风扇开关 负载总开关 R负载开关 档位开关
工作电源
单相AC220V/50HZ
防护等级
IP20(适合室内使用)
风扇噪音
65分贝
冷却方式
强制风冷:侧进风上出风
工作方式
可连续工作
保护功能
强制卸载 过温保护 过温报警 蜂鸣提示
移动方式
安装有移动脚轮,方便移动
重量
约800KG
环境温度
-10℃~+50℃
相对湿度
≤95%
海拔高度
≤2500米
三、相关标准及规范
(1)《电源、电抗器和类似产品的安全第一部分:通用要求》 GB 19212.1-2008
(2)《机械安全 机械电气设备第一部分:通用技术条件》 GB 5226.1-2002
(3)《低压开关设备和控制设备总则》 GB/T 14048.1-2000
(4)《船用柴油发电机组》 GB/T 13032-2010
(5)《军用内燃机负载通用规范》 GJB 2815-97
(6)《军用交流移动负载通用规范》 GJB 235A-97
(7)《工、中频移动负载通用技术条件》 GJB 235-87
(8)《军用内燃机负载通用试验方法》 GJB 1488-93
(9)《工业企业设计卫生标准》 GBZ1—200
四、阻性负载模块
阻性负载模块由若干特制镍铬合金电阻连接而成。合金电阻作为功耗元件,由特种合金加工制造,外部为304不锈钢材质制成的散热片,中间由绝缘介质填充,将电阻封装在其中,可满足负荷测试的需要。
合金电阻绝缘性能好、散热性能高,热传导均匀,运行温度仅为设计温度的1/3,温漂小,阻值稳定,长时间工作无红热。并具有耐酸碱、耐盐雾、防雨、防潮、防腐蚀的效果,可全天候使用。
阻性负载模块采用独家技术,将合金电阻固定在绝缘材质板上,整个模块密闭处理,经过内绝缘和绝缘板两道隔离,即使在潮湿天气也能保证绝缘性和安全性,并可预防相邻电阻因内阻下降造成的短路事故。
|
