一、产品概述

RCD负载是一种非线性模拟负载，可用来测试UPS电源、逆变电源等，了解其带计算机、网络设备等非线性负载时的真实工作能力。通过对电源输出功率和质量的精确检测，可避免其在实际使用时无法带动负载或对电网造成污染，从而保障供电安全。

 随着当今社会数字化、网络化发展，计算机、网络设备等整流性负载被大量使用。这些整流性滤波电路构成的负载具有非线性特征，其阻值并不恒定，对供电设备输出范围、稳定性的要求更高。因此对于网络UPS电源、逆变电源等供电设备，必须使用具有非线性特征的模拟负载，对其峰值因数等参数进行调试检验。

    但是传统的RLC式模拟负载基于线性负载，无法模拟非线性负载的变化特性，也就难以测试出UPS电源、逆变电源等在数据中心、网张力电源环境中的实际表现。只有使用RCD非线性负载，才能对供电设备的输出功率和电源质量做出最准确的判断。

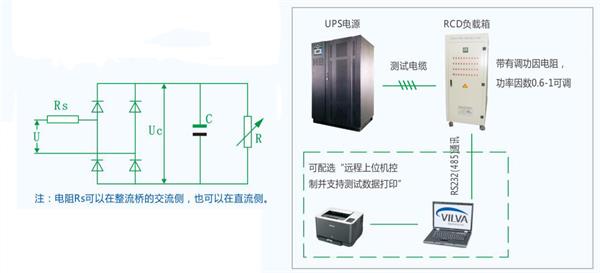

依据GB/T 7260.3-2003{不间断电源设备（UPS）第3部分：确定性能的方法和试验要求}等相关国标，通过深入研发和试验，确定了RCD负载的设计规范与参数标准，研制出新式RCD模拟负载。其电路原理如下图所示：

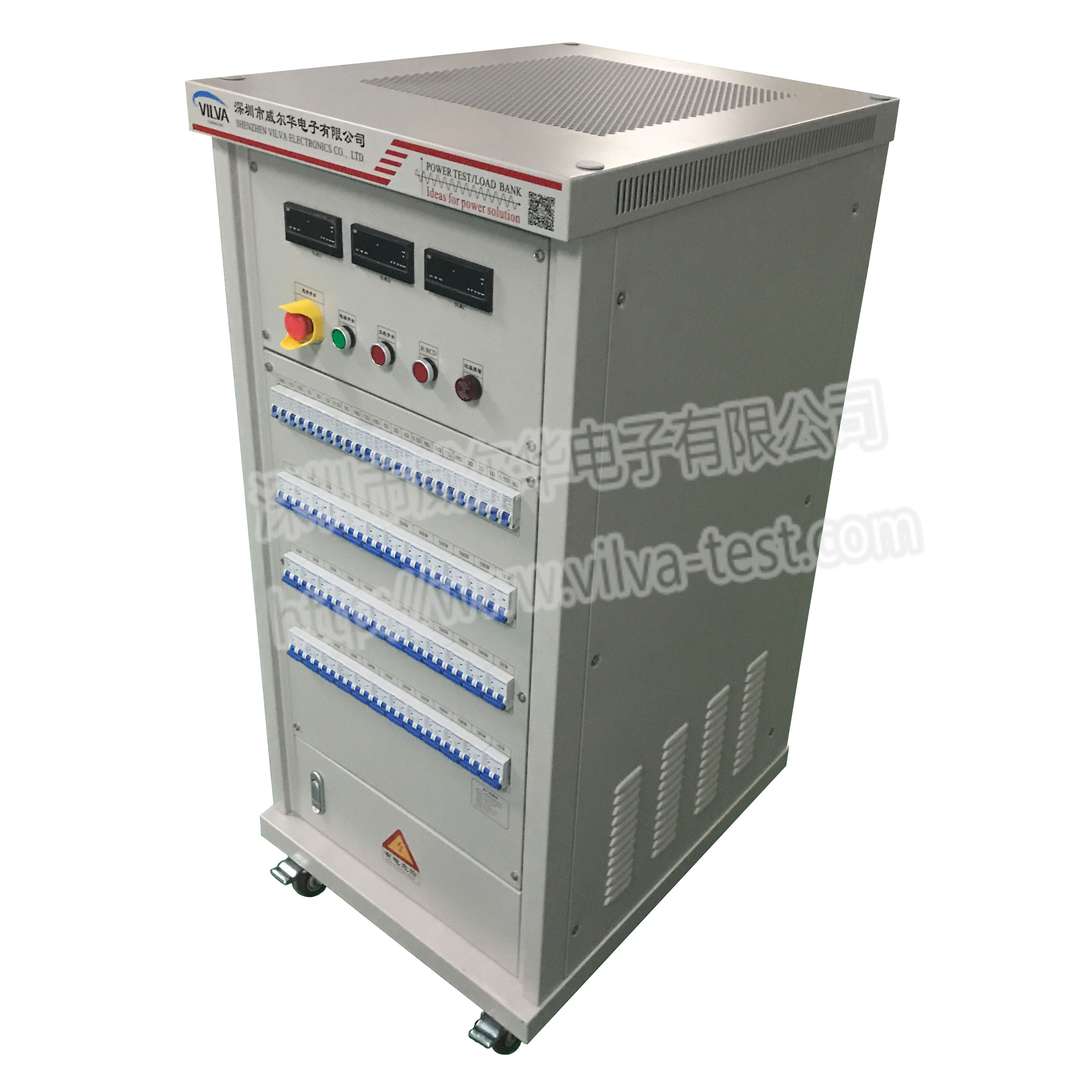

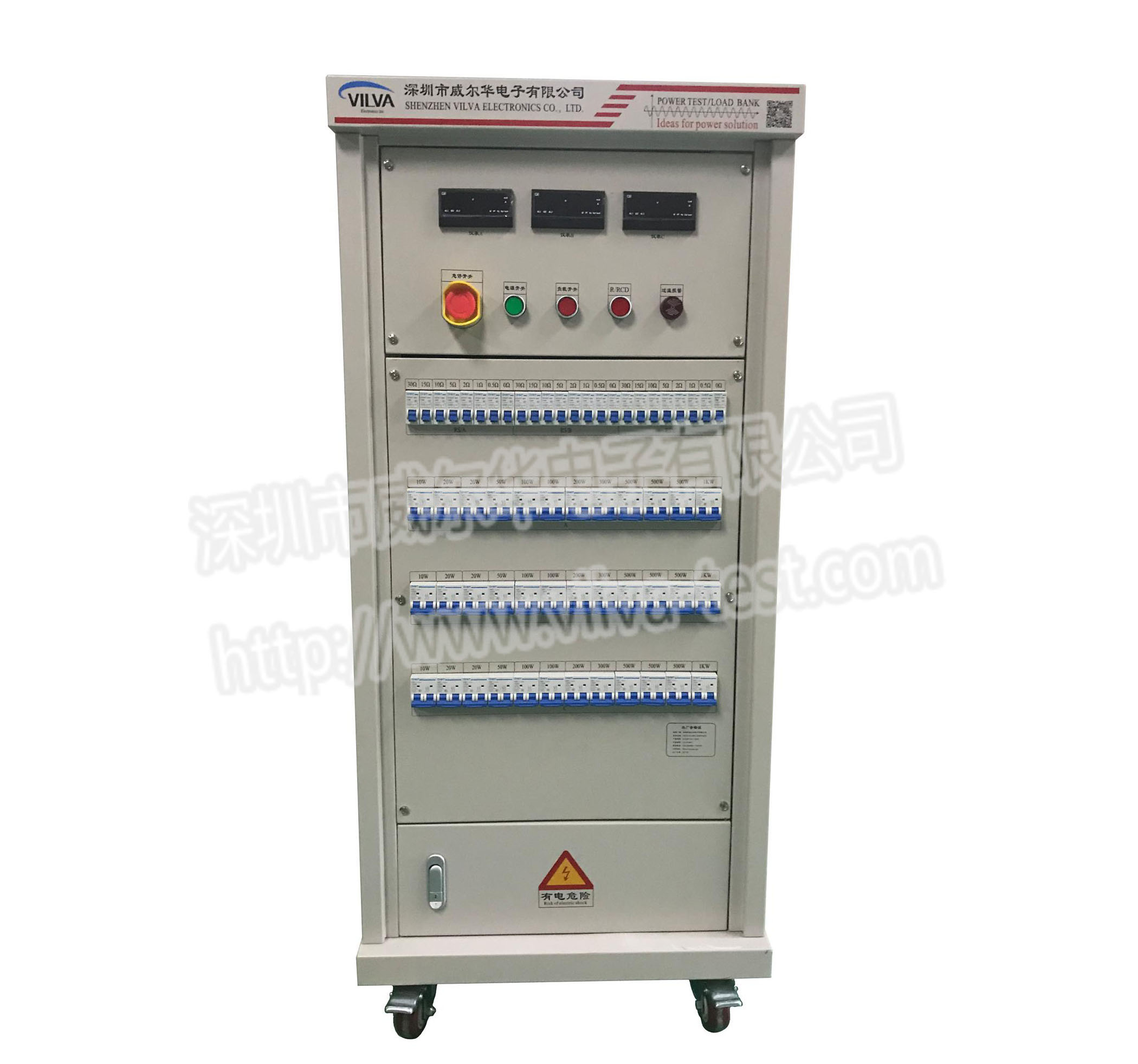

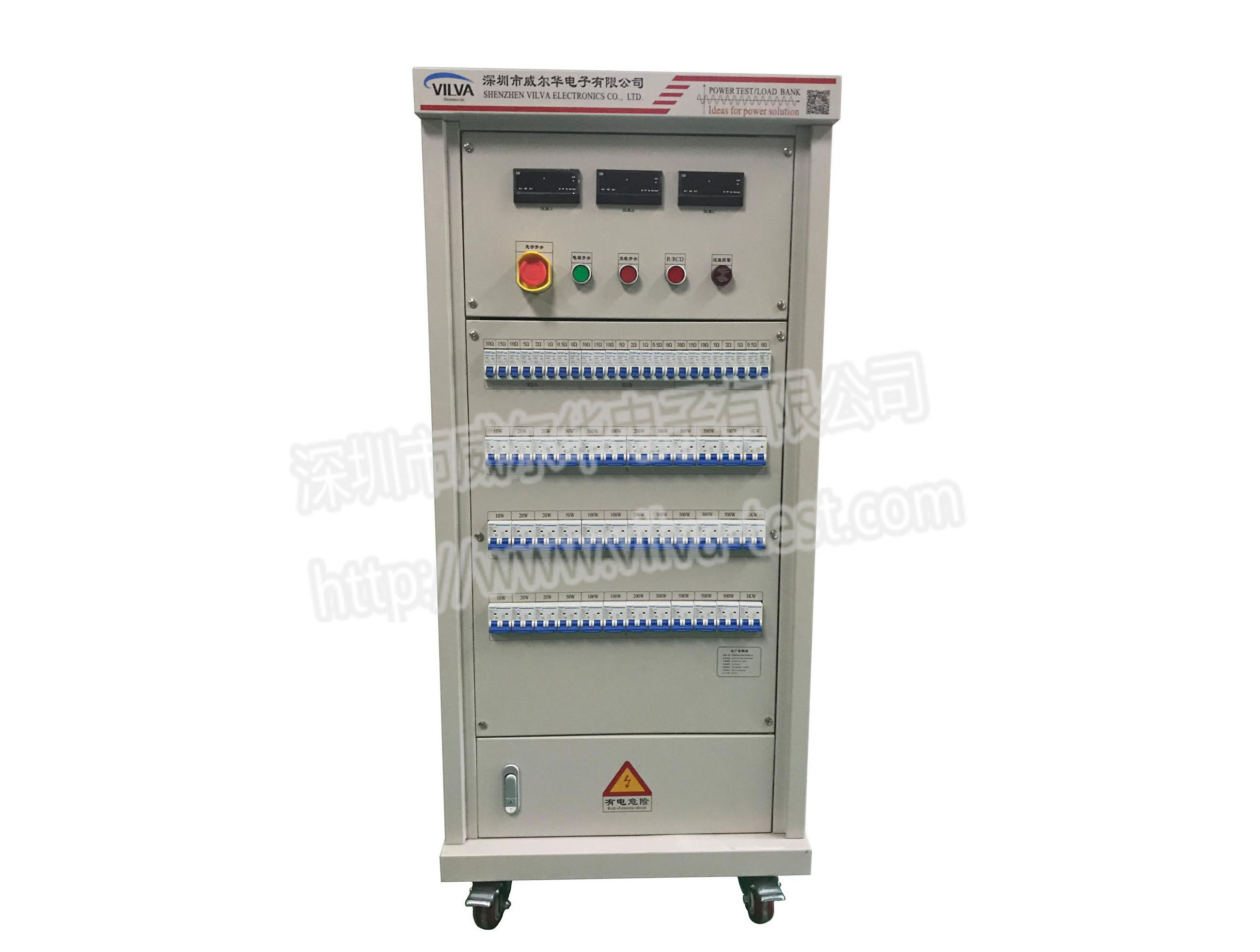

VILVA-AC220V-3.3KW*3组-RCD 负载箱电阻负载采用新型功耗组件，电阻热缩并密封安装在不锈钢管内，钢管外部带绝缘散热片，防潮防腐蚀性好，散热性好，绝缘性高，安全可靠。电阻元件功率密度高，无红热现象，有独立的冷却风机，保证了整个系统的散热性和使用寿命。

容性负载模块采用原装进口优质电容，工作时间长达 6000 小时以上。风机采用小型轴流风机，具有风量大，散热性好，噪音小等特点。以上特点使整机在安全性、可靠性，减少噪音等方面优于进口产品。

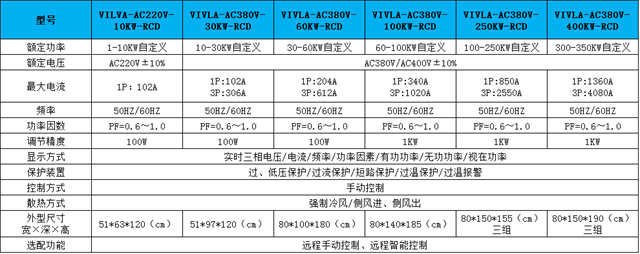

二、可选型号及技术参数
