一、 概述

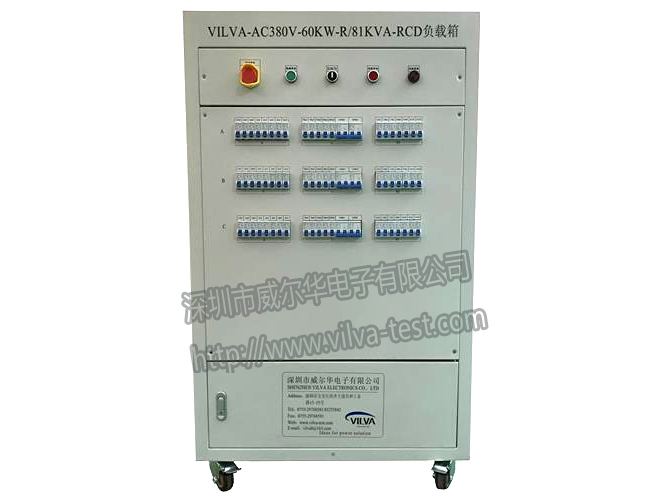

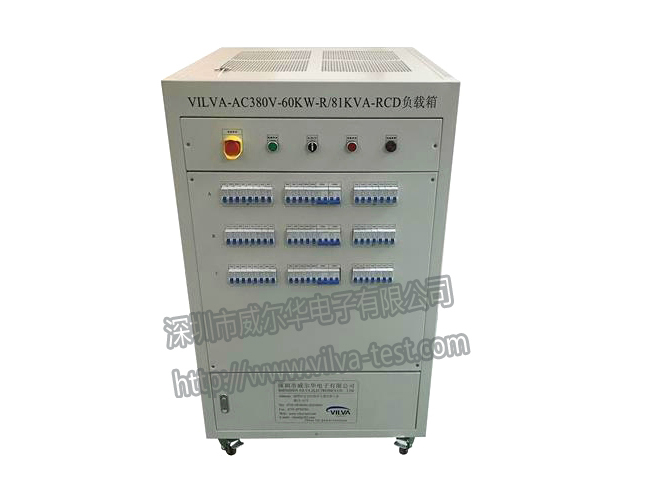

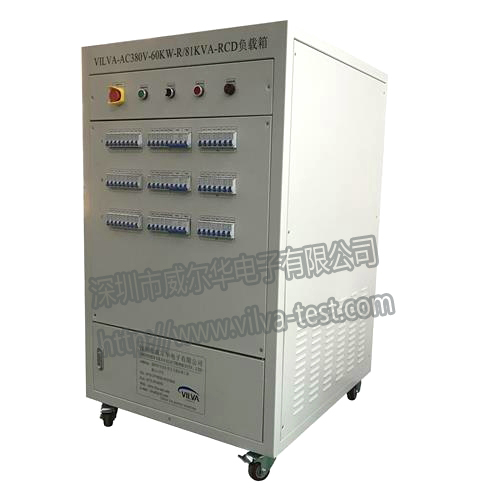

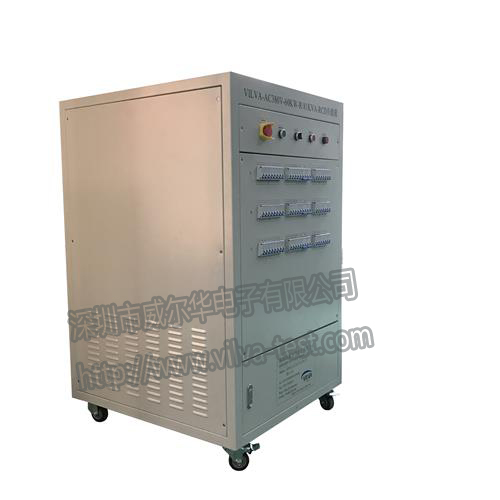

VILVA-AC380V-60KW-R/81KVA-RCD交流负载箱内置有阻性负载、感性负载、容性负载；三相负载功率可不同步控制；功率输入采用分段式组合控制，可以任意组合模拟各种功率负荷，满足UPS,逆变器,发电机组等交流电源满负载检测需要，是生产车间、实验室、安装调试、科研开发必备的检测工具。
可根据性能参数检测要求，设置相应的功率，任意组合、设定负荷功率。主机采用手动控制，具有温度过热自动报警保护功能,由于特殊原因出现过热时，可自动切断负载。
采用LCD液晶面板可实时显示电压、电流值、功率因数、频率、有功功率、无功功率等。新型功耗组件，功率密度高，无红热现象，整机由阻性负载、感性负载、容性负载三部分组成。
功率输入采用分段式开关控制，负载采用耗能方式工作，散热采用强制风冷方式。风机采用小型轴流风机，具有风量大，散热性好，噪音小等特点。
二、技术参数
|
设备技术参数 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
额定电压 |
单相AC220V(+10%)；三组单相可联用在AC380V电路，也可并联做一组单相AC220V大功率负载 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
额定功率 |
单相R:20KW 三组单相并联：R1+R2+R3=60KW 单相RCD:27KVA 三组单相并联：RCD1+RCD2+RCD3=81KVA |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
频率 |
50HZ/60HZ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
功率因数 |
R负载：PF=1.0; RCD负载：PF=0.7 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
负载分档 |
R负载单相20KW,三相并联60KW;RCD负载单相27KVA,三相并联81KVA |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
负载精度 |
±5% |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
负载控制 |
本地手动空开控制 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
控制开关 |
急停开关 风扇开关 负载总开关 RCD负载开关 档位开关 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
并机功能 |
负载具有并机功能，两台60KW负载可并机为120KW的大功率负载使用 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
工作电源 |
单相AC220V/50HZ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
防护等级 |
IP20(适合室内使用） |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
风扇噪音 |
65分贝 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
冷却方式 |
强制风冷：侧进风上出风 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
工作方式 |
可连续工作 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
保护功能 |
强制卸载 过温保护 过温报警 蜂鸣提示 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
外部尺寸 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
移动方式 |
安装有移动脚轮，方便移动 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
重量 |
约800KG |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
环境温度 |
-10℃～+50℃ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
相对湿度 |
≤95% |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
海拔高度 |
≤2500米 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
三、控制面板说明
控制面板由LCD显示器、微型断路器、带灯（LED）自锁档位按钮及蜂鸣器等组成。
1.LCD显示器即时显示当前负载电气参数值，包括：电压、电流、有功功率、无功功率、功率因数、频率、电量值等，。
2.带灯自锁档位按钮。“电源开关”指示按钮控制总电源（含风机）通断，“负载开关”指示按钮控制负载总电源通断，“RCD开关”指示按钮控制RCD负载的通断，功率电阻“档位开关”、调功因电阻“档位开关”微型断路器控制负载通断。在使用负载时，根据所丝印内容按闭合对应断路器。卸载时断开对应断路器。
3.面板上带有过温报警。当负载温度过高时，过温报警蜂鸣器蜂鸣器闪亮并作响报警。
