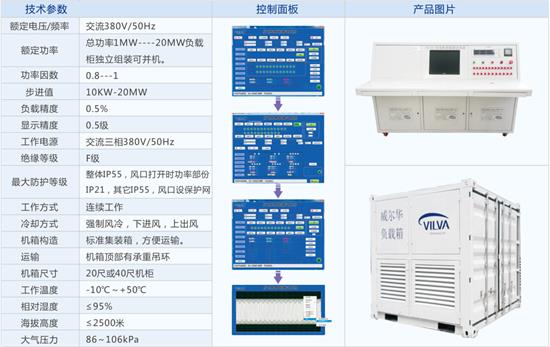

一、主要功能和技术参数

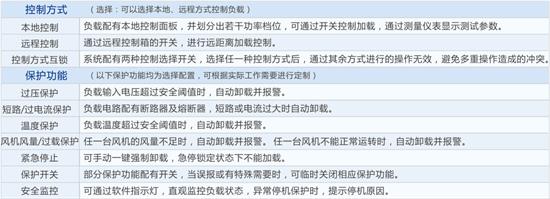

二、控制设计
负载箱分为手动控制及电脑远程操控。负载箱前门打开后就是手动操作面板，手动操作和电脑操作是互锁的，操作人员可在手动操作面板上进行功率投载并读取测试所得的实时数据（电压、电流、有功功率、无功功率、视在功率、功率因数及电源频率）。电脑远程控制可设定为人为投载和自动投载两种。电脑操作界面将提供功率按钮（带有指示灯）及显示测试所得数据并生成记录。电脑操作时所加载的档位在手动操作面板上也会有对应指示灯亮。
三、干烧合金电阻简介
阻性负载模块由若干特制合金电阻连接而成。合金电阻作为功耗元件，由特种合金加工制造，外部为散热片，中间由绝缘介质填充，将电阻封装在其中，可满足负荷测试的需要。
合金电阻绝缘性能好、散热性能高，热传导均匀，运行温度仅为设计温度的1/3，温漂小，阻值稳定，长时间工作无红热。并具有耐酸碱、耐盐雾、防雨、防潮、防腐蚀的效果，可全天候使用。
阻性负载模块采用独家技术，将合金电阻固定在绝缘材质板上，整个模块密闭处理，经过内绝缘和绝缘板两道隔离，即使在潮湿天气也能保证绝缘性和安全性，并可预防相邻电阻因内阻下降造成的短路事故。
四、干烧合金电阻构造
（1）干烧合金电阻丝材料选用耐高温（最高可工作在1260℃）、电气性能稳定、温漂系数（1*10-6/℃）的镍铬合金（NiCr6023）。
（2）干烧合金电阻外管采用伸展性及抗氧化性高的304（1Cr18Ni9Ti），填充材料为电工级氧化镁粉(Sg-9)，接线螺丝及固定螺丝柱采用耐腐蚀及耐高温的不锈钢304（0Cr18Ni9）。
（3）散热片采用高度为7±(0.1)mm，厚度为0.4(±0.1)mm 的不锈钢304材质。
