一、1.产品概述

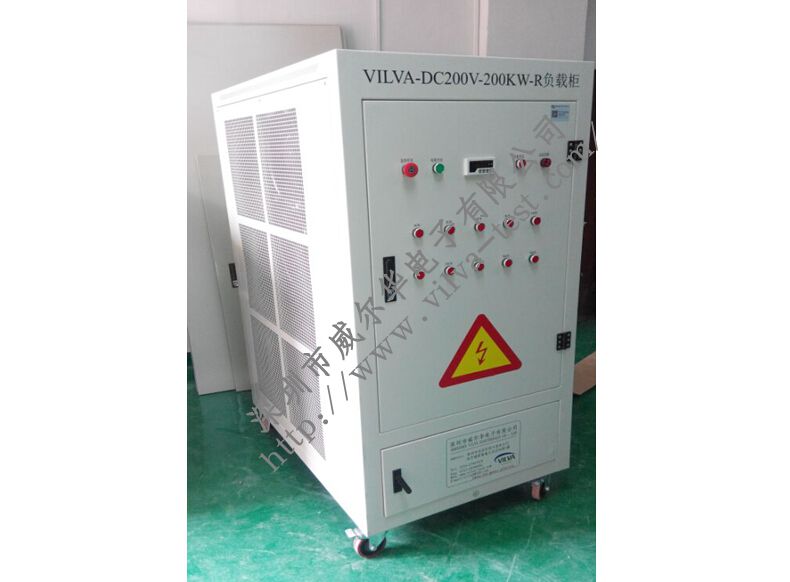

VILVA-DC200V-200KW-R直流负载箱内置有纯阻性负载；功率输入采用分段式组合控制，可以任意组合模拟各种功率负荷。蓄电池组，充电桩，整流模块等直流电源及设备满负载检测需要，是生产车间、实验室、安装调试、科研开发必备的检测工具。
可根据性能参数检测要求，任意组合、设定放电功率。
主机具有温度过热自动报警保护功能：由于特殊原因出现过热时，可自动切断负载。
新型功耗组件，功率密度高，无红热现象，整机由阻性负载组成。
功率输入采用分段式开关控制。负载采用耗能方式工作，散热采用强制风冷方式。
风机采用小型轴流风机，具有风量大，散热性好，噪音小等特点。
以上特点使整机在安全性、可靠性，减少噪音等方面优于进口产品。
2、相关标准及规范
（1）《电源、电抗器和类似产品的安全第一部分：通用要求》 GB 19212.1-2008
（2）《机械安全 机械电气设备第一部分：通用技术条件》 GB 5226.1-2002
（3）《低压开关设备和控制设备总则》 GB/T 14048.1-2000
（4）《船用柴油发电机组》 GB/T 13032-2010
（5）《军用内燃机负载通用规范》 GJB 2815-97
（6）《军用交流移动负载通用规范》 GJB 235A-97
（7）《工、中频移动负载通用技术条件》 GJB 235-87
（8）《军用内燃机负载通用试验方法》 GJB 1488-93
（9）《工业企业设计卫生标准》 GBZ1—2002
二、技术方案
设备技术参数
额定电压
DC200V(+10%）
额定功率
200KW
频率
50HZ/60HZ
功率因数
PF=1
负载精度
±5%
负载控制
本地手动空开控制
控制开关
急停开关 风扇开关 负载总开关 分档负载开关 档位开关
并机功能
负载具有并机功能，两台60KW负载可并机为120KW的大功率负载使用
工作电源
单相AC220V/50HZ
防护等级
IP20(适合室内使用）
风扇噪音
65分贝
冷却方式
强制风冷：侧进风上出风
工作方式
可连续工作
保护功能
强制卸载 过温保护 过温报警 蜂鸣提示
移动方式
安装有移动脚轮，方便移动
重量
约800KG
环境温度
-10℃～+50℃
相对湿度
≤95%
海拔高度
≤2500米
三、阻性负载模块
阻性负载模块由若干特制镍铬合金电阻连接而成。合金电阻作为功耗元件，由特种合金加工制造，外部为不锈钢材质制成的散热片，中间由绝缘介质填充，将电阻封装在其中，可满足负荷测试的需要。
合金电阻绝缘性能好、散热性能高，热传导均匀，运行温度仅为设计温度的1/3，温漂小，阻值稳定，长时间工作无红热。并具有耐酸碱、耐盐雾、防雨、防潮、防腐蚀的效果，可全天候使用。
阻性负载模块采用独家技术，将合金电阻固定在绝缘材质板上，整个模块密闭处理，经过内绝缘和绝缘板两道隔离，即使在潮湿天气也能保证绝缘性和安全性，并可预防相邻电阻因内阻下降造成的短路事故。
