一、 概述

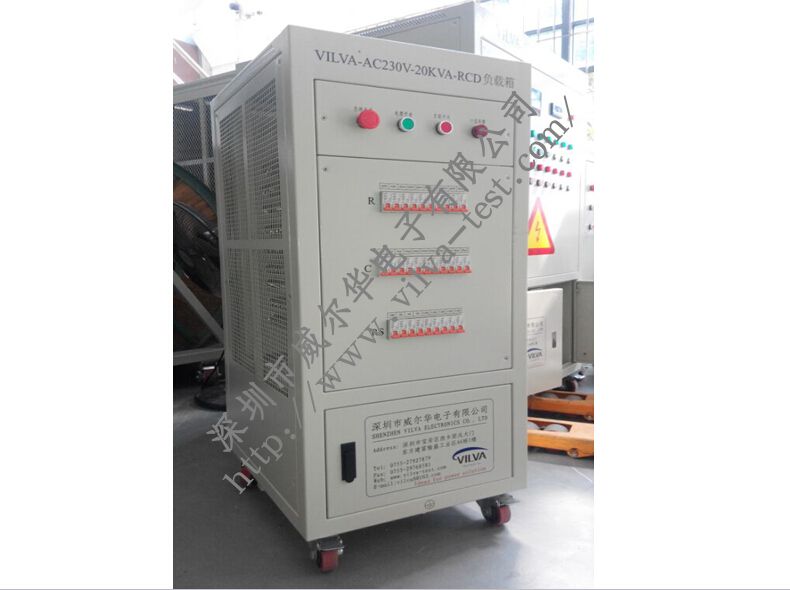

VILVA-AC230V-20KVA-RCD交流负载箱内置有阻性负载、感性负载、容性负载；三相负载功率可不同步控制；功率输入采用分段式组合控制，可以任意组合模拟各种功率负荷，满足UPS,逆变器,发电机组等交流电源满负载检测需要，是生产车间、实验室、安装调试、科研开发必备的检测工具。
可根据性能参数检测要求，设置相应的功率，任意组合、设定负荷功率。
主机采用手动控制，具有温度过热自动报警保护功能：由于特殊原因出现过热时，可自动切断负载。
采用LCD液晶面板可实时显示电压、电流值、功率因数、频率、有功功率、无功功率等。
新型功耗组件，功率密度高，无红热现象，整机由阻性负载、感性负载、容性负载三部分组成。
功率输入采用分段式开关控制，负载采用耗能方式工作，散热采用强制风冷方式。
风机采用小型轴流风机，具有风量大，散热性好，噪音小等特点。
二、技术参数
设备技术参数
额定电压
单相AC220V(+10%)；三组单相可联用在AC380V电路，也可并联做一组单相AC220V大功率负载
额定功率
单相R:20KW
单相RCD:27KVA 三组单相并联：RCD1+RCD2+RCD3=30KW
频率
50HZ/60HZ
功率因数
R负载：PF=1.0; RCD负载：PF=0.7
负载精度
±5%
负载控制
本地手动空开控制
控制开关
急停开关 风扇开关 负载总开关 RCD负载开关 档位开关
并机功能
负载具有并机功能，两台60KW负载可并机为120KW的大功率负载使用
工作电源
单相AC220V/50HZ
防护等级
IP20(适合室内使用）
风扇噪音
65分贝
冷却方式
强制风冷：侧进风上出风
工作方式
可连续工作
保护功能
强制卸载 过温保护 过温报警 蜂鸣提示
移动方式
安装有移动脚轮，方便移动
重量
约800KG
环境温度
-10℃～+50℃
相对湿度
≤95%
海拔高度
≤2500米
三、控制面板说明
控制面板由LCD显示器、微型断路器、带灯（LED）自锁档位按钮及蜂鸣器等组成。
1.LCD显示器即时显示当前负载电气参数值，包括：电压、电流、有功功率、无功功率、功率因数、频率、电量值等，。
2.带灯自锁档位按钮。“电源开关”指示按钮控制总电源（含风机）通断，“负载开关”指示按钮控制负载总电源通断，“RCD开关”指示按钮控制RCD负载的通断，功率电阻“档位开关”、调功因电阻“档位开关”微型断路器控制负载通断。在使用负载时，根据所丝印内容按闭合对应断路器。卸载时断开对应断路器。
3.面板上带有过温报警。当负载温度过高时，过温报警蜂鸣器蜂鸣器闪亮并作响报警。
