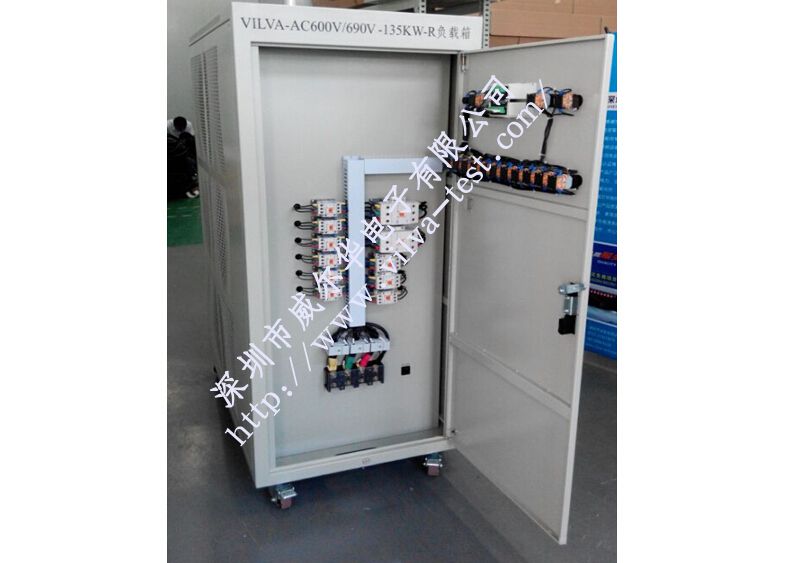

VILVA-600V/690V-135KW-R
产品类别:交流R负载箱系列
产品编号:VILVA-600V/690V-135KW-R
产品简述:此款特点:在不同电压工作情况下,满足测试所需的功率
咨询热线:18928489118
产品详细

一、1.产品概述

    VILVA-AC600V/690V-135KW-R三相交流负载箱内置有纯阻性负载;可以模拟各种功率负荷,满足发电机组,UPS电源,逆变器等交流电源满负载检测需要,是生产车间、实验室、安装调试、科研开发必备的检测工具。

    主机具有温度过热自动报警保护功能:由于特殊原因出现过热时,可自动切断负载。

    整机由阻性负载组成。负载采用耗能方式工作,散热采用强制风冷方式。

风机采用小型轴流风机,具有风量大,散热性好,噪音小等特点。

以上特点使整机在安全性、可靠性,减少噪音等方面优于进口产品。

2、相关标准及规范

(1)《电源、电抗器和类似产品的安全第一部分:通用要求》 GB 19212.1-2008

(2)《机械安全 机械电气设备第一部分:通用技术条件》 GB 5226.1-2002

(3)《低压开关设备和控制设备总则》 GB/T 14048.1-2000

(4)《船用柴油发电机组》 GB/T 13032-2010

(5)《军用内燃机负载通用规范》 GJB 2815-97

(6)《军用交流移动负载通用规范》 GJB 235A-97

(7)《工、中频移动负载通用技术条件》 GJB 235-87

(8)《军用内燃机负载通用试验方法》 GJB 1488-93

(9)《工业企业设计卫生标准》 GBZ1—2002


二、技术参数

1、额定输入电压:三相四线600V/690V(三相同步)
2、额定功率: 三相 102 . KW,单相 34 . KW;690V 时,三相为 135KW,单相为 45KW
3、功率分档:
负载对应型号
对应功率分档
VILVA-AC600V-102KW-R 负载箱
单相分档:100W,200W,200W,500W,1KW,2KW,2KW,3KW,5KW,10KW,10KW
当电压为 690V 时,功率为135KW

单相对应分档:132.25W/264.5W/264.5/661.25W/1.3225KW/2.645KW/

2.645KW/3.9675KW/6.6125KW/13.225KW/13.225KW

4、功率因数:PF=1
5、负载精度:±5%
6、显式方式:LED 数字实时显示负载电压、电流、频率等参数,测量精度±0.5%;
7、工作电源:单相 AC220V/50HZ
8、控制方式:接触器控制
9、绝缘等级:F 级
10、防护等级:IP20(适合室内使用)
11、风扇噪音:75 分贝
12、冷却方式 强制风冷:侧进风,侧出风
13、工作方式:可连续工作
14、保护功能:过温报警 过温保护 蜂鸣提示 过流保护等
15:外部尺寸:主机约 650mm× 1000mm×1700mm(宽×深×高)
16、适用环境温度:-10℃~+50℃
17、移动方式:采用载重型万向脚轮,前后各 2 只
18、适用相对湿度:≤95%
19、海拔高度:≤2500 米

20、大气压力:86~106kPa


三、阻性负载模块

  阻性负载模块由若干特制镍铬合金电阻连接而成。合金电阻作为功耗元件,由特种合金加工制造,外部为304不锈钢材质制成的散热片,中间由绝缘介质填充,将电阻封装在其中,可满足负荷测试的需要。

合金电阻绝缘性能好、散热性能高,热传导均匀,运行温度仅为设计温度的1/3,温漂小,阻值稳定,长时间工作无红热。并具有耐酸碱、耐盐雾、防雨、防潮、防腐蚀的效果,可全天候使用。

    阻性负载模块采用独家技术,将合金电阻固定在绝缘材质板上,整个模块密闭处理,经过内绝缘和绝缘板两道隔离,即使在潮湿天气也能保证绝缘性和安全性,并可预防相邻电阻因内阻下降造成的短路事故。
