一、1.1产品概述

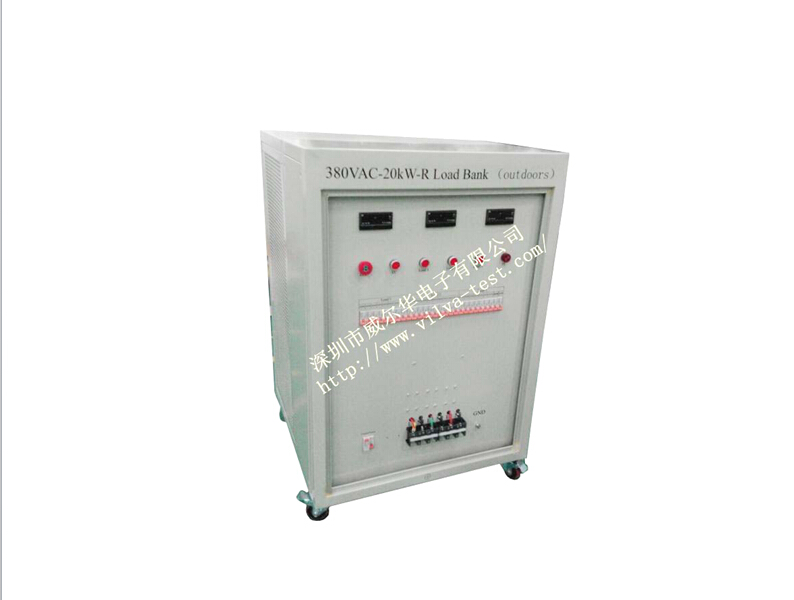

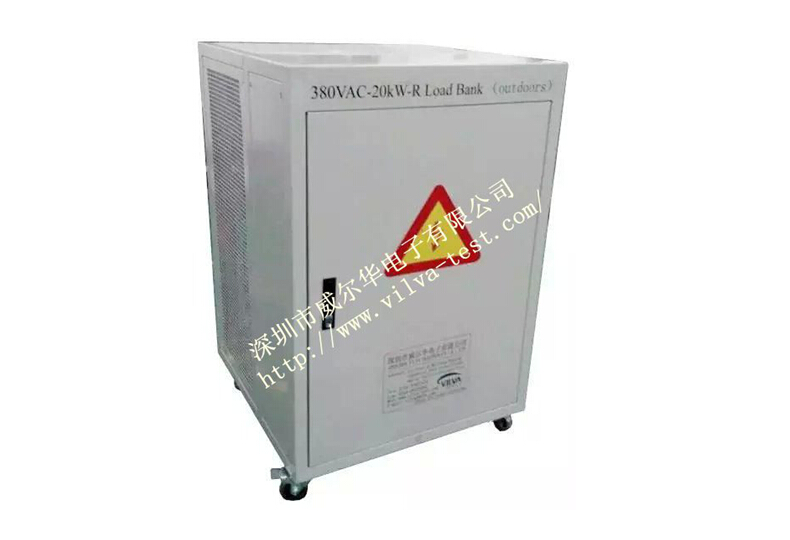

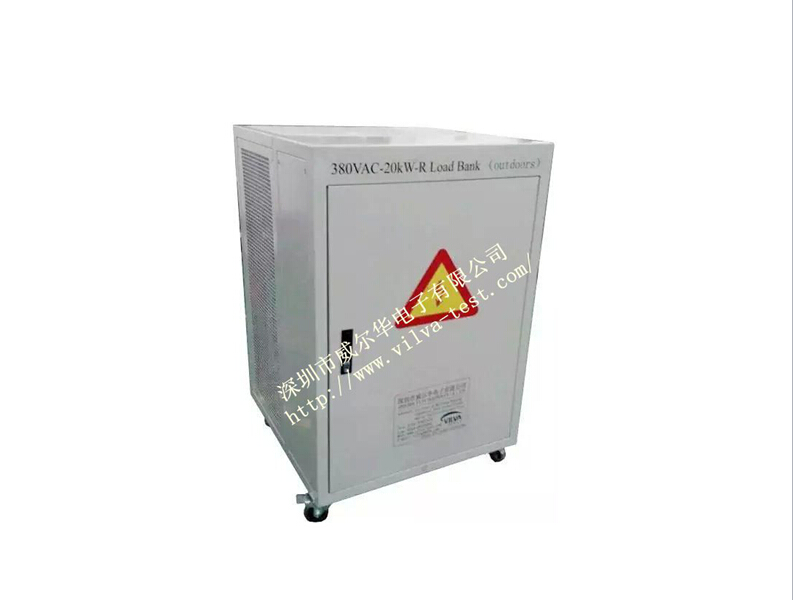

    VILVA-AC380V-20KW-R三相交流负载箱内置有纯阻性负载；可以模拟各种功率负荷，满足发电机组，UPS电源，逆变器等交流电源满负载检测需要，是生产车间、实验室、安装调试、科研开发必备的检测工具。

    主机具有温度过热自动报警保护功能：由于特殊原因出现过热时，可自动切断负载。

    整机由阻性负载组成。负载采用耗能方式工作，散热采用强制风冷方式。

    风机采用小型轴流风机，具有风量大，散热性好，噪音小等特点。

    以上特点使整机在安全性、可靠性，减少噪音等方面优于进口产品。

1.2 相关标准及规范

（1）《电源、电抗器和类似产品的安全第一部分：通用要求》 GB 19212.1-2008

（2）《机械安全 机械电气设备第一部分：通用技术条件》 GB 5226.1-2002

（3）《低压开关设备和控制设备总则》 GB/T 14048.1-2000

（4）《船用柴油发电机组》 GB/T 13032-2010

（5）《军用内燃机负载通用规范》 GJB 2815-97

（6）《军用交流移动负载通用规范》 GJB 235A-97

（7）《工、中频移动负载通用技术条件》 GJB 235-87

（8）《军用内燃机负载通用试验方法》 GJB 1488-93

        （9）《工业企业设计卫生标准》 GBZ1—2002

二、技术参数

（1）额定输入电压：单相 220V ；三相 380V  50/60Hz

（2）额定输入功率：单相6.7KW；总共20.1KW

（3）功率因数：PF=1

（4）功率分段：L1和N1：100W/200W/200W/200W/500W/500W/1KW/2KW/2KW

       L2和N2：100W/200W/200W/200W/500W/500W/1KW/2KW/2KW

       L3和N3：100W/200W/200W/200W/500W/500W/1KW/2KW/2KW

              （配有4根短接线）

（5）负载精度：±5%

（6）显式方式：三个单相电表（LED显示电流、电压、功率、频率、功率因数等）

（7）工作电源：单相 AC220V/50HZ

（8）控制方式：面板手动式控制,分段式手动可调。（主回路接触器方式控制，空气开关分段式可调）

（9）绝缘等级：F 级

（10）防护等级：IP20(适合室内使用）

（11）风扇噪音：65 分贝

（12）冷却方式：强制风冷：侧进风，侧出风

（13）工作方式：可连续工作

（14）保护功能：风扇电源断电负载自动断开， 过温报警、过温保护、蜂鸣提示、过流保护等

（15）外部尺寸 主机：宽800*深 800*高 1100mm

（16）适用环境温度 -10℃～+50℃

（17）移动方式 采用载重型万向脚轮，前后各 2 只（不生锈，可锁）

（18）适用相对湿度 ≤95%

     （19）海拔高度 ≤2500 米

（20）户外使用，存放，可暴露于雨中
