UPS非常规测试,威尔华负载一招搞定!
作者:威尔华电子 发表时间:2017-08-16 17:39:00 浏览量:

UPS电源的测试一般包括稳态测试和动态测试和常规测试三类。稳态测试是在空载、50%额定负载以及100%额定负载条件下,测试输入端和输出端的各相电压、线电压、空载损耗、功率因数、效率、输出电压波形、失真度以及输出电压的频率等。动态测试一般是在负载突变(一般选择负载由0%~100%和由100%~0%)时,测试UPS输出电压波形的变化,分布式直流电源检验UPS的动态特性和能量反馈通路。常规测试是测试其过载能力和检测蓄电池。

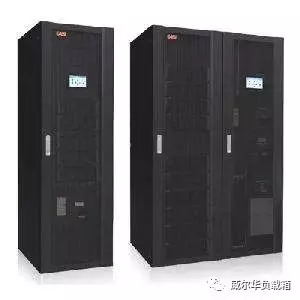

ups测试图



对于一台UPS来说,进行上述3项内容的测试就可以了,但对于大批生产的UPS还必须进行专项测试。专项测试可用抽样的方式进行,其内容有:

  (1)在额定负载为超前及滞后两种情况下,观测UPS电源输出的稳压效果。

  (2)小负载条件下的效率测试。在25%~35%的额定负载(滞后)条件下,质量好的UPS电源,效率可超过80%。

  (3)频繁操作试验。此项试验包括频繁起动与频繁转换。

  ①频繁起动的目的在于检验逆变器、锁相环、静态开关和滤波电容的动态稳定和热稳定。其方法是起动UPS电源,当逆变器起动成功,有输出电压和输出电流,并且达到技术要求后,带负载运行;然后减去负载,停机,再起动UPS电源。这样连续多次操作。

  ②频繁切换试验。主要是检测转换时供电有无断点,在线式UPS电源是不应该出现断点的。

  (4)充电器的起动试验。为了保护蓄电池,避免充电器起动时对电网的冲击,一般UPS的充电器起动,均有限流起动功能,充电器由起动到正常运行的过渡过程,时间一般在10s以上,电流一般限定在蓄电池容量的1/10。

  (5)不带蓄电池加载试验。UPS电源不带蓄电池时,UPS只具有稳压功能。不带蓄电池情况下加负载,可以检验整流器的动态性能。一般要求在20ms内保证输出电压恢复到(100±1)%以内。对于这一功能,不同UPS有不同的设计。

  (6)高次谐波测试。一般UPS的高次谐波分量总和小于5%,可用谐波分析仪来测试。良好的UPS能全部滤掉11次谐波以下的全部谐波,而且波形很稳。选用UPS也应尽量选用不含11次谐波以下谐波的UPS。

  (7)输出短路试验。此种试验一般不予进行,以防损坏UPS电源设备。这是因为有的UPS的输出短路保护功能不够完善。对于具有旁路电源的UPS,进行输出短路测试时,必须在断开旁路电源的情况下进行。否则当输出短路时,UPS电源会在限流的同时,将负载切入旁路电源,会烧断旁路电源保险丝来进行保护。这样,既看不出输出短路保护的限流情况,还将烧毁旁路电源的保险丝,是应该避免的。




UPS电源的测试内容还可有,如温升保护性能试验、工作温度试验、振动试验、耐压试验、蓄电池再充电试验、高温试验、高湿试验、可靠性试验和不同性质的负载试验等等。作为一个产品正式生产,尤其是批量生产时,上述内容都有必要测试。但作为用户对产品的鉴定和验收,一般进行静态测试、动态测试和常规测试就可以了。

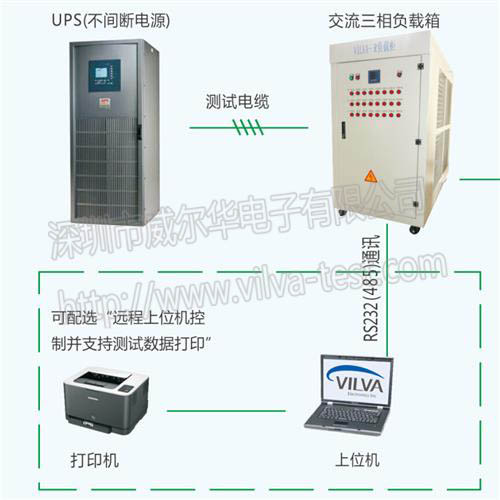

UPS测试图




目前国内电源企业发展迅猛,为避免不良产品流向市场,保证UPS电源的优质品质,针对UPS的各种系统化检测愈加显得重要。深圳市威尔华电子有限公司凭借在电源系统检测行业多年的经验和实力,结合用户使用需求研发出切合UPS电源检测的精密负载箱及测试系统,多次帮助客户检测出产品故障及安全隐患,避免了不必要的重大经济损失。

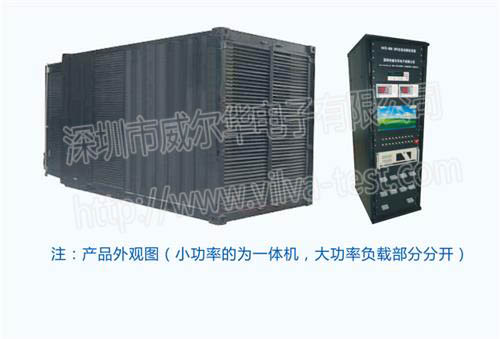

ups测试图

VILVA-20KVA 智能ATE测试系统一开始就以其强大的功能和卓越的性能成为了UPS电源测试的最终解决方案。VATE测试系统能够满足各种UPS任意的测试需求,它采用开放性的体系结构和灵活的配置充许客户自行配置系统,客户可以按照自己的需求配置系统,来适应不同种类UPS测试,极大地方便了客户进行产品的更新换代及测试需求。



VATE标准配置可用于UPS成品和半成品的测试,它能自动地激活、量测、校验、以及验证UPS。采用基于Windows平台的软件功能,VATE还能够下载,配置以及检验UPS自带的跟电脑相对的测试程序。
